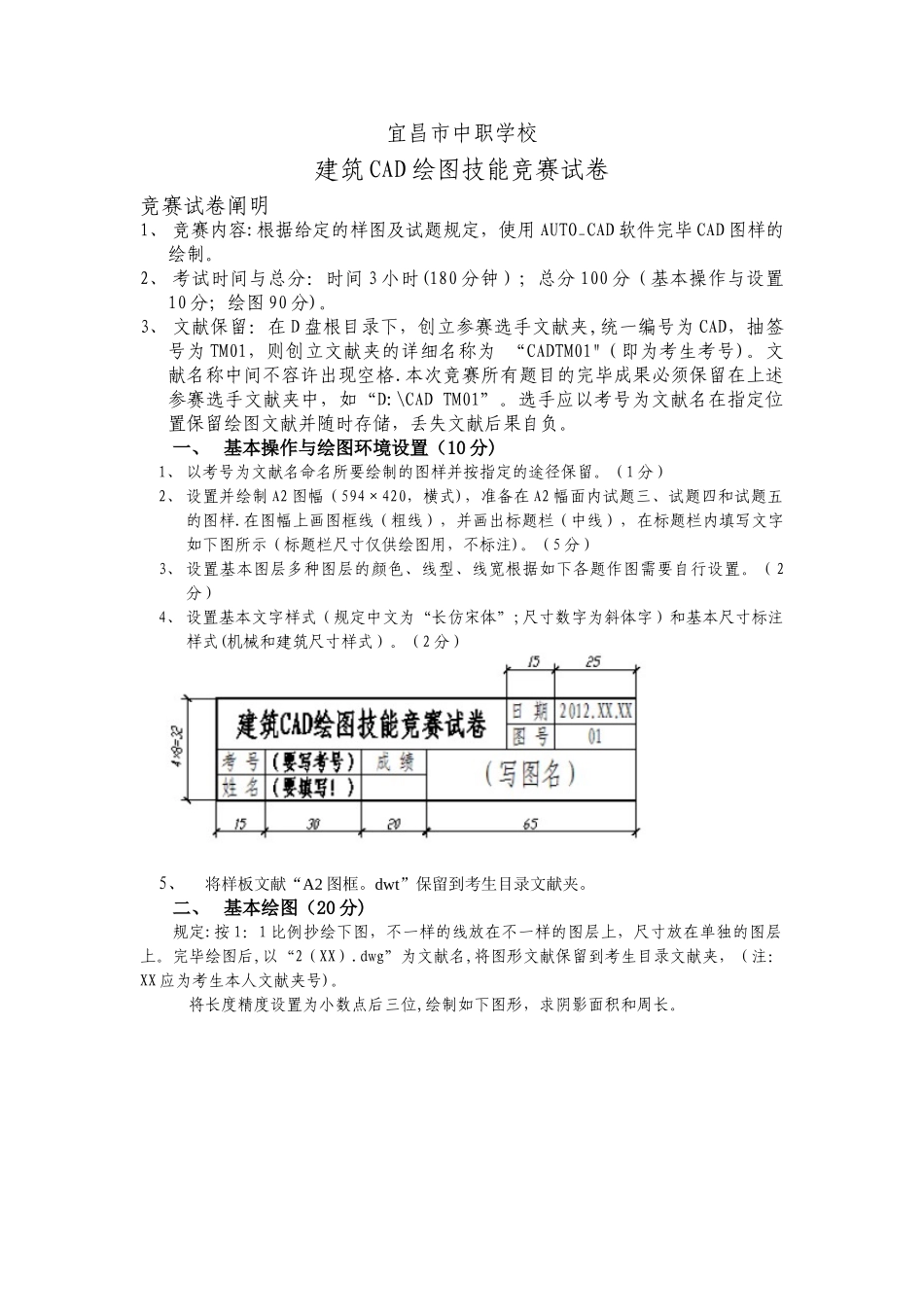

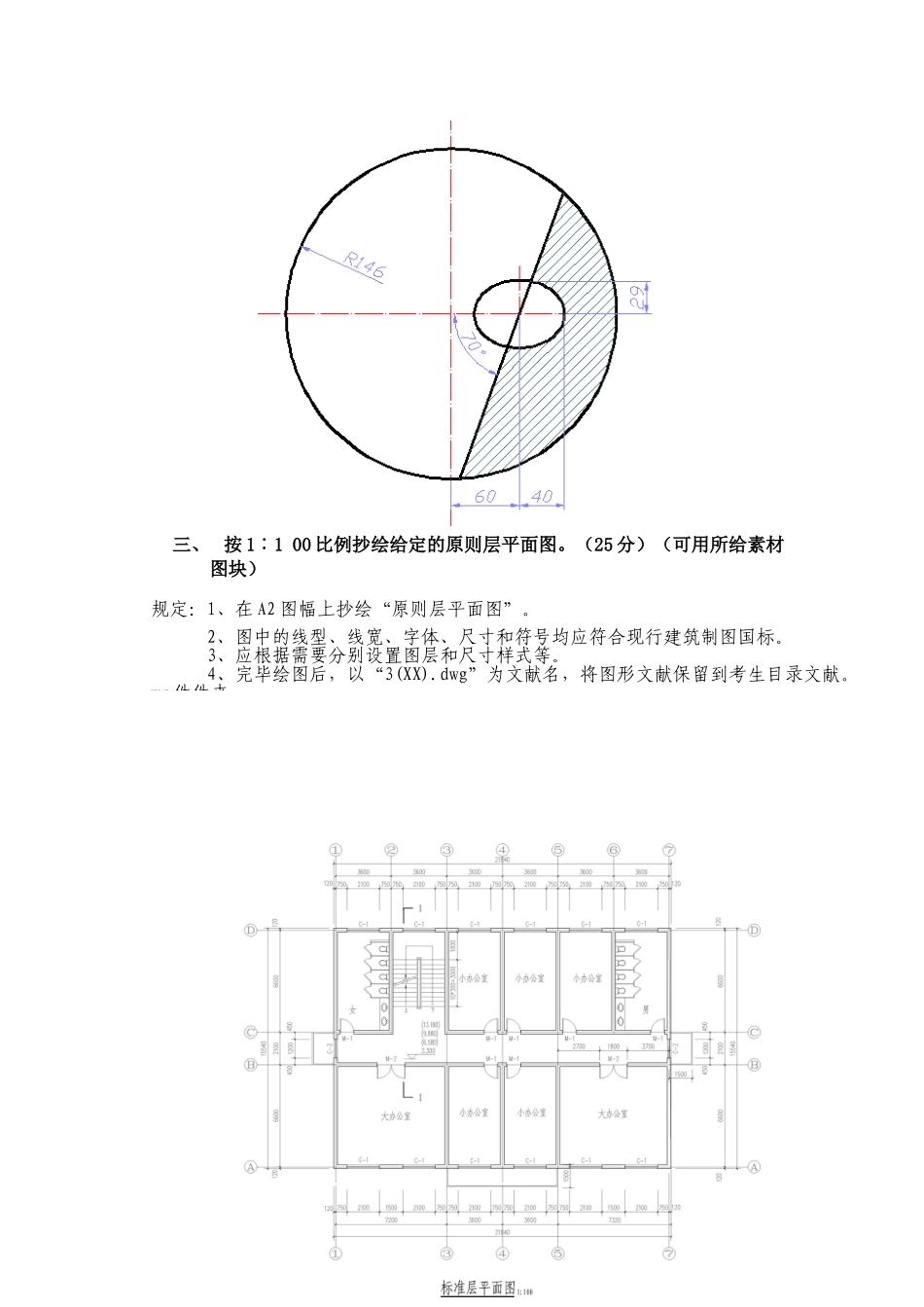

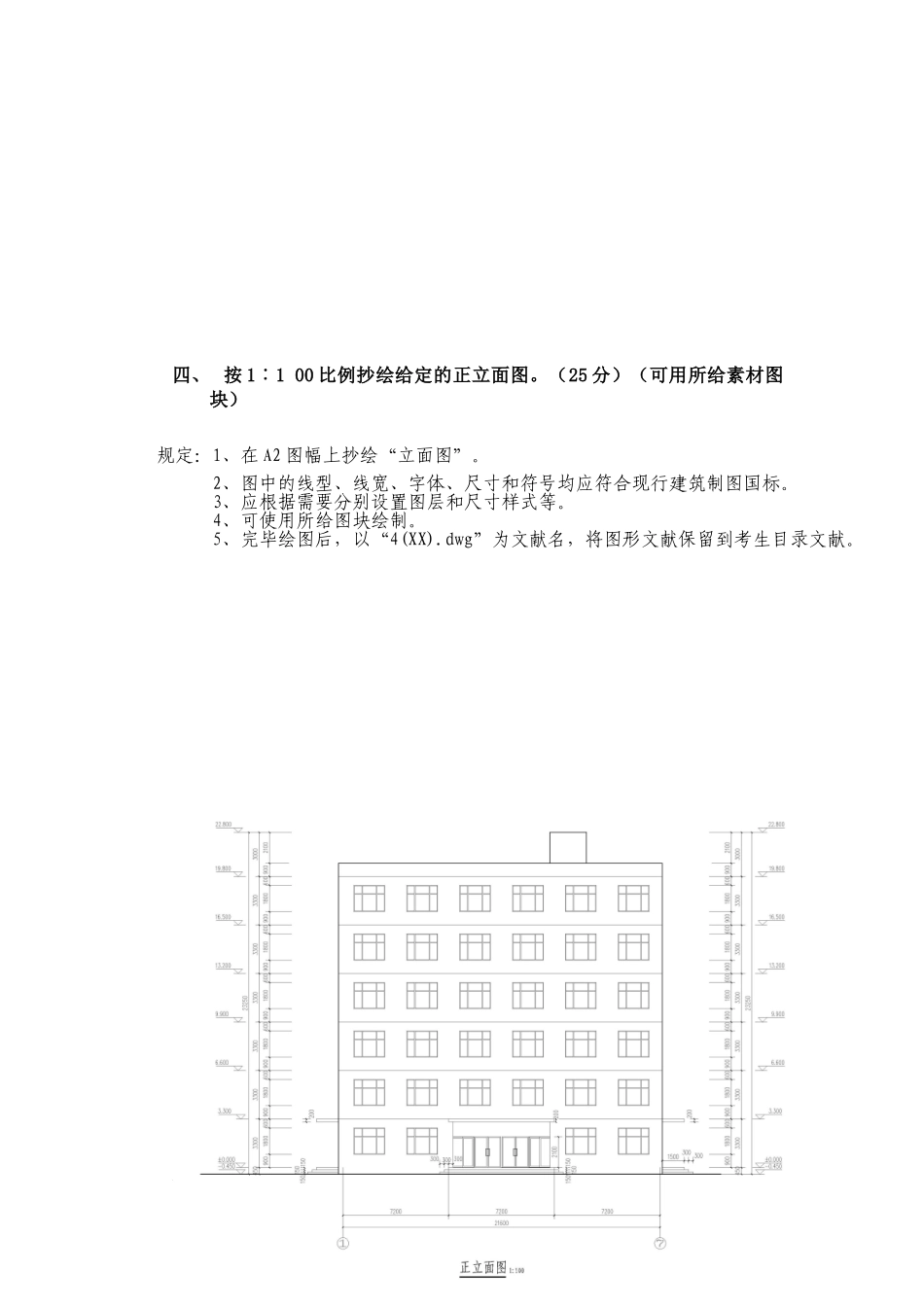

宜昌市中职学校建筑 CAD 绘图技能竞赛试卷竞赛试卷阐明1、 竞赛内容:根据给定的样图及试题规定，使用 AUTO_CAD 软件完毕 CAD 图样的绘制。2、 考试时间与总分：时间 3 小时(180 分钟）；总分 100 分（基本操作与设置10 分；绘图 90 分)。3、 文献保留：在 D 盘根目录下，创立参赛选手文献夹,统一编号为 CAD，抽签号为 TM01，则创立文献夹的详细名称为 “CADTM01"（即为考生考号)。文献名称中间不容许出现空格.本次竞赛所有题目的完毕成果必须保留在上述参赛选手文献夹中，如“D:\CAD TM01”。选手应以考号为文献名在指定位置保留绘图文献并随时存储，丢失文献后果自负。一、 基本操作与绘图环境设置（10 分)1、 以考号为文献名命名所要绘制的图样并按指定的途径保留。（1 分）2、 设置并绘制 A2 图幅（594×420，横式)，准备在 A2 幅面内试题三、试题四和试题五的图样.在图幅上画图框线（粗线），并画出标题栏（中线），在标题栏内填写文字如下图所示（标题栏尺寸仅供绘图用，不标注)。（5 分）3、 设置基本图层多种图层的颜色、线型、线宽根据如下各题作图需要自行设置。（2分）4、 设置基本文字样式（规定中文为“长仿宋体”;尺寸数字为斜体字）和基本尺寸标注样式(机械和建筑尺寸样式）。（2 分）5、将样板文献“A2 图框。dwt”保留到考生目录文献夹。二、 基本绘图（20 分)规定:按 1：1 比例抄绘下图，不一样的线放在不一样的图层上，尺寸放在单独的图层上。完毕绘图后,以“2（XX）.dwg”为文献名,将图形文献保留到考生目录文献夹，（注：XX 应为考生本人文献夹号)。将长度精度设置为小数点后三位,绘制如下图形，求阴影面积和周长。三、 按 1︰1 00 比例抄绘给定的原则层平面图。（25 分）（可用所给素材图块）规定：1、在 A2 图幅上抄绘“原则层平面图”。2、图中的线型、线宽、字体、尺寸和符号均应符合现行建筑制图国标。3、应根据需要分别设置图层和尺寸样式等。4、完毕绘图后，以“3(XX).dwg”为文献名，将图形文献保留到考生目录文献。wr 件件夹。四、 按 1︰1 00 比例抄绘给定的正立面图。（25 分）（可用所给素材图块）五、 打开试题“1-1 剖面图。GPG”文献，按 1︰1 00 比例抄绘完毕给定的规定：1、在 A2 图幅上抄绘“立面图”。2、图中的线型、线宽、字体、尺寸和符号均应符合现行建筑制图国标。3、应根据需要分别设置图层和尺寸样式等。4、可使用所给图块绘制。5、...
