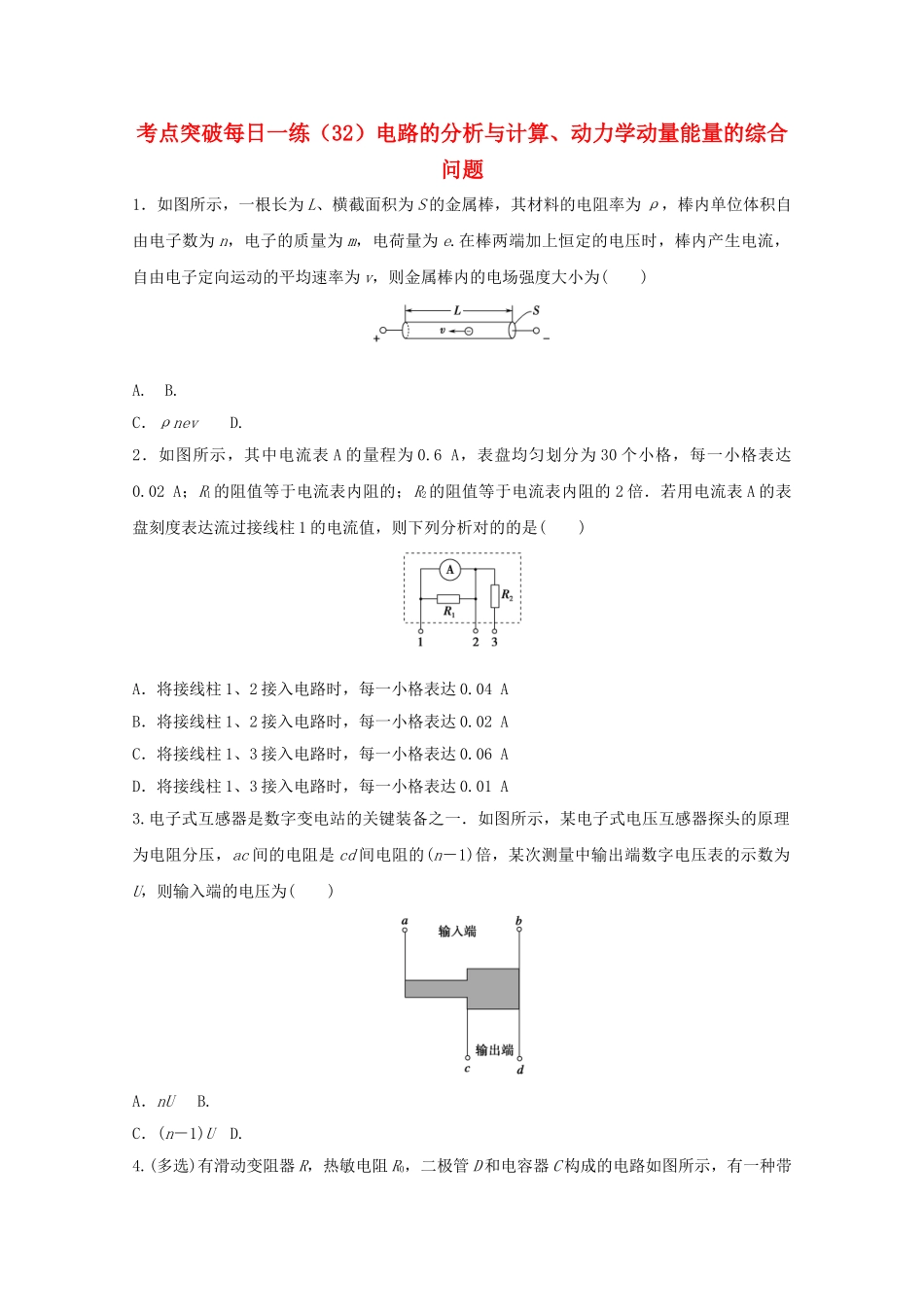

考点突破每日一练（32）电路的分析与计算、动力学动量能量的综合问题1．如图所示，一根长为 L、横截面积为 S 的金属棒，其材料的电阻率为 ρ，棒内单位体积自由电子数为 n，电子的质量为 m，电荷量为 e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为 v，则金属棒内的电场强度大小为( )A.B.C．ρnevD.2．如图所示，其中电流表 A 的量程为 0.6 A，表盘均匀划分为 30 个小格，每一小格表达0.02 A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的 2 倍．若用电流表 A 的表盘刻度表达流过接线柱 1 的电流值，则下列分析对的的是( )A．将接线柱 1、2 接入电路时，每一小格表达 0.04 AB．将接线柱 1、2 接入电路时，每一小格表达 0.02 AC．将接线柱 1、3 接入电路时，每一小格表达 0.06 AD．将接线柱 1、3 接入电路时，每一小格表达 0.01 A3.电子式互感器是数字变电站的关键装备之一．如图所示，某电子式电压互感器探头的原理为电阻分压，ac 间的电阻是 cd 间电阻的(n－1)倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为( )A．nUB.C．(n－1)UD.4.(多选)有滑动变阻器 R，热敏电阻 R0，二极管 D 和电容器 C 构成的电路如图所示，有一种带电液滴静止于电容器两极板之间，电容器下极板接地，下列说法中对的的是( )A．若把滑动变阻器的滑动触头向上移动，液滴将会向下运动B．若把开关断开，液滴将会向上运动C．若热敏电阻的温度减少，液滴将会向下运动D．若把上极板向上移动，液滴将静止不动5．如图所示，长木板 B 质量为 m2=1．0 kg，静止在粗糙的水平地面上，长木板左侧逸域光滑。质量为 m3=1.0 kg、可视为质点的物块 C 放在长木板的最右端。质量 m1=0.5 kg 的物块A，以速度 vo=9m／s 与长木板发生正碰（时问极短），之后 B、C 发生相对运动。已知物块 C与长木板间的动摩擦因数 μ1=0.1，长木板与地面间的动摩擦因数为 μ2=0.2，最大静摩擦力等于滑动摩擦力，整个过程物块 C 一直在长木板上，g 取 10 m/s2。 (1)若 A、B 相撞后粘在一起，求碰撞过程损失的机械能。 (2)若 A、B 发生弹性碰撞，求整个过程物块 C 和长木板的相对位移。参照答案1．C [欧姆定律 I＝，电流的微观体现式 I＝neSv，电阻定律 R＝ρ，则金属棒内场强大小为 E＝＝＝ρnev，故 C 对的．]2．C [当接线柱 1、2 接入电路时，R1与电流表并联，由于 ...
