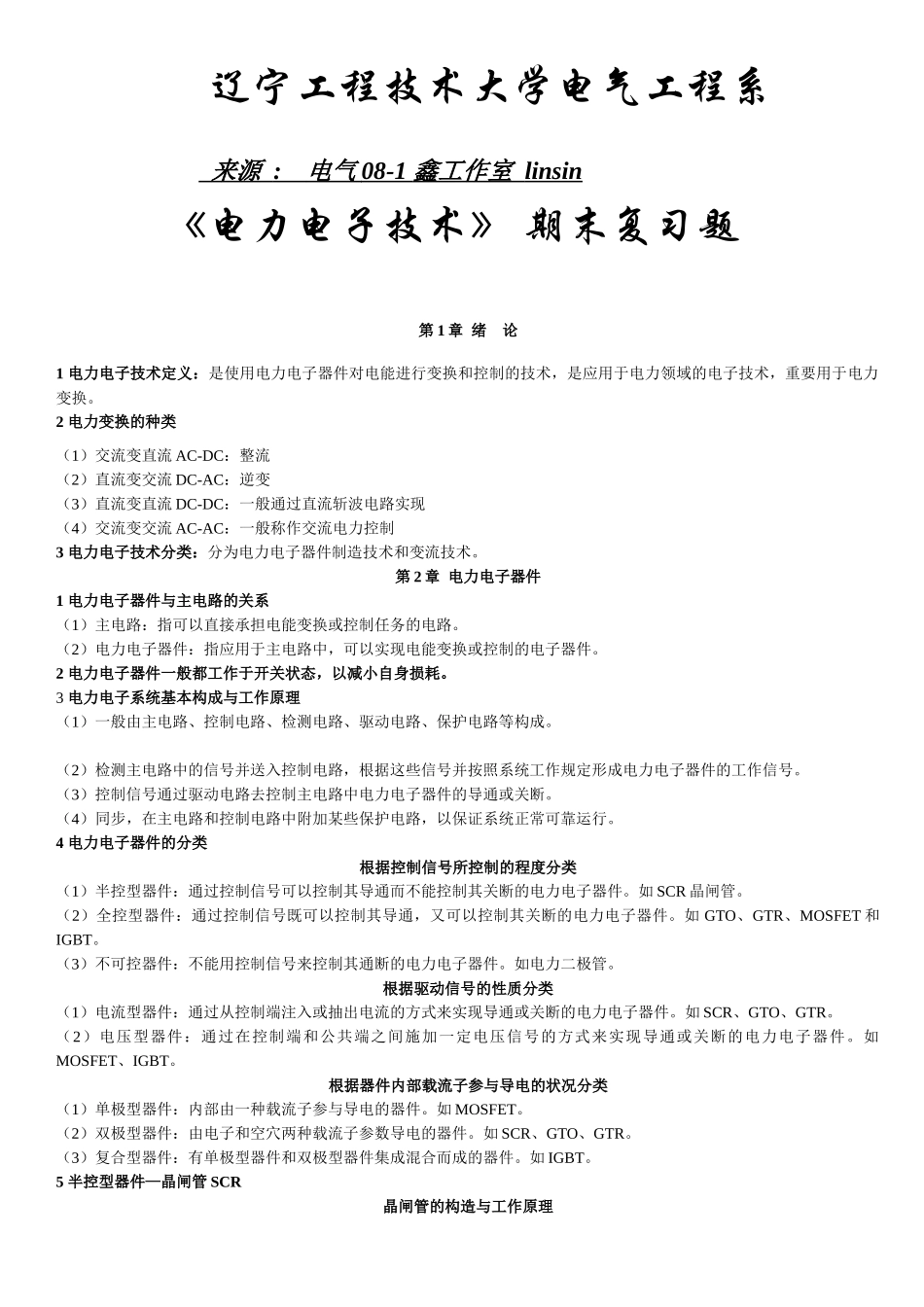

辽宁工程技术大学电气工程系 来源 : 电气 08-1 鑫工作室 linsin 《电力电子技术》 期末复习题第 1 章 绪 论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，重要用于电力变换。2 电力变换的种类（1）交流变直流 AC-DC：整流（2）直流变交流 DC-AC：逆变（3）直流变直流 DC-DC：一般通过直流斩波电路实现（4）交流变交流 AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。第 2 章 电力电子器件1 电力电子器件与主电路的关系（1）主电路：指可以直接承担电能变换或控制任务的电路。（2）电力电子器件：指应用于主电路中，可以实现电能变换或控制的电子器件。2 电力电子器件一般都工作于开关状态，以减小自身损耗。3 电力电子系统基本构成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等构成。（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作规定形成电力电子器件的工作信号。（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。（4）同步，在主电路和控制电路中附加某些保护电路，以保证系统正常可靠运行。4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。如 SCR 晶闸管。（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。如 GTO、GTR、MOSFET 和IGBT。（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。如电力二极管。根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。如 SCR、GTO、GTR。（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。如MOSFET、IGBT。根据器件内部载流子参与导电的状况分类（1）单极型器件：内部由一种载流子参与导电的器件。如 MOSFET。（2）双极型器件：由电子和空穴两种载流子参数导电的器件。如 SCR、GTO、GTR。（3）复合型器件：有单极型器件和双极型器件集成混合而成的器件。如 IGBT。5 半控型器件—晶闸管 SCR晶闸管的构造与工作原理晶闸管的双晶体管模型将器件 N1、P2 半导体取倾斜截面，则晶闸管变成 V1-PNP 和 V2-NPN 两个晶体管。晶闸管的导通工作原理（1）当 AK 间加正向...
