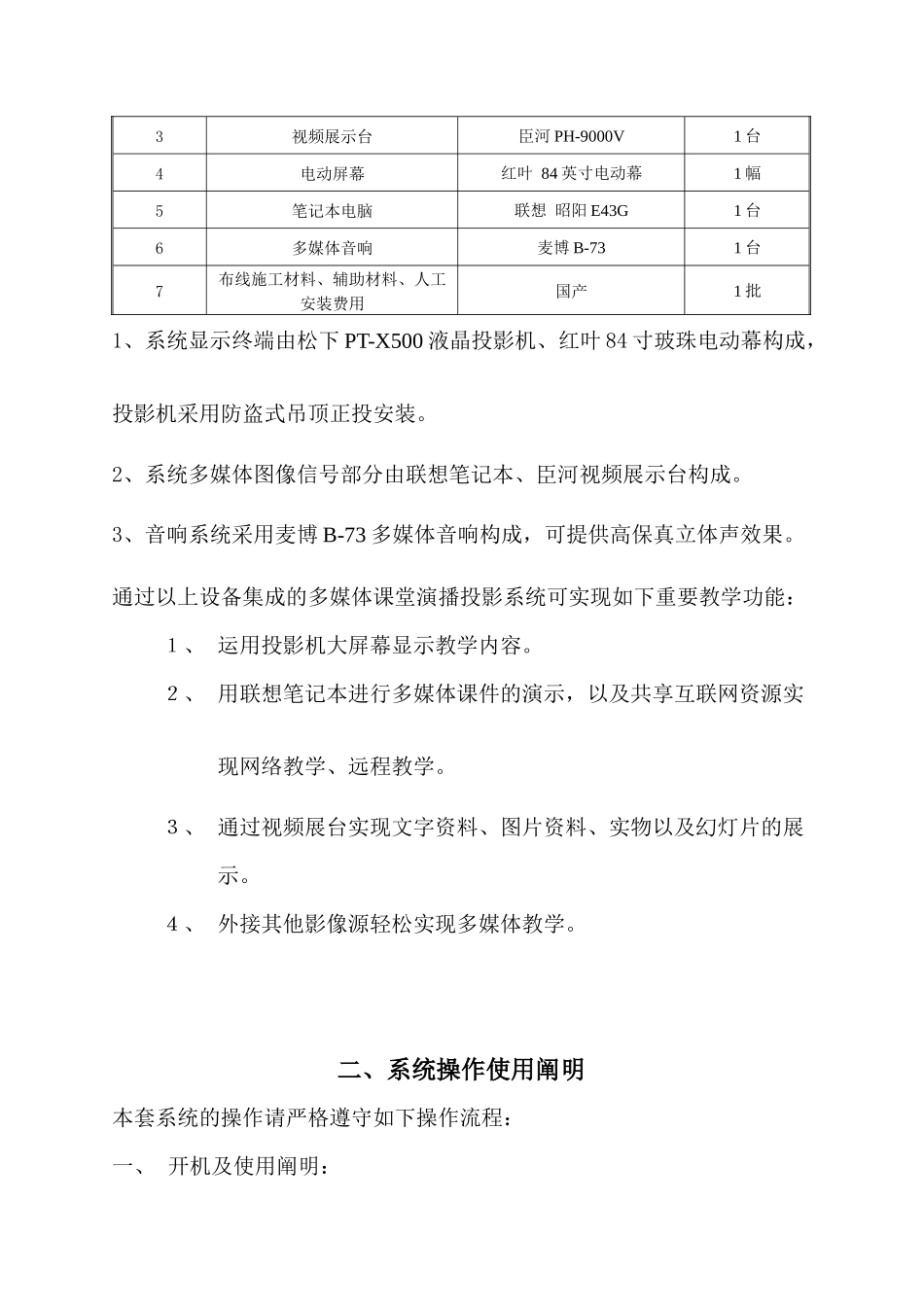

锦江区多媒体课堂演播系统培训手册承建单位：成都瑞德利科技有限企业六月一、前 言尊敬的客户：十分感谢您选用我企业提供的多媒体课堂演播投影设备，整套系统的设备我们选用了目前先进的多媒体电教设备，系统集成选用优质辅助材料，遵照有关行业规定严格施工。在使用整套设备前请您仔细阅读我们的操作手册，所有操作都请按照操作手册进行，但愿您在对的使用多媒体课堂演播投影系统的同步能感受到科技带来的便捷。整套多媒体课堂演播投影系统由如下设备构成：序号货物名称品牌型号数量1液晶投影机松下 PT-X5001 台2投影机吊架海杰通用型1 付3视频展示台臣河 PH-9000V1 台4电动屏幕红叶 84 英寸电动幕1 幅5笔记本电脑联想 昭阳 E43G1 台6多媒体音响麦博 B-731 台7布线施工材料、辅助材料、人工安装费用国产1 批1、系统显示终端由松下 PT-X500 液晶投影机、红叶 84 寸玻珠电动幕构成，投影机采用防盗式吊顶正投安装。2、系统多媒体图像信号部分由联想笔记本、臣河视频展示台构成。3、音响系统采用麦博 B-73 多媒体音响构成，可提供高保真立体声效果。通过以上设备集成的多媒体课堂演播投影系统可实现如下重要教学功能：１、 运用投影机大屏幕显示教学内容。２、 用联想笔记本进行多媒体课件的演示，以及共享互联网资源实现网络教学、远程教学。３、 通过视频展台实现文字资料、图片资料、实物以及幻灯片的展示。４、 外接其他影像源轻松实现多媒体教学。二、系统操作使用阐明本套系统的操作请严格遵守如下操作流程：一、 开机及使用阐明：１、 打开电源插线板电源开关（闭合空气开关或接通系统总电源），此时各设备处在通电状态；二、 使用阐明：１、 用投影机摇控器打开投影机，降下屏幕。２、 假如单独使用展台：请把展台拿到讲桌上，接上电源后再把讲桌上的 VGA 线插入展台的 VGA 信号输出接口上，这时打开电源即可使用。３、 假如单独使用笔机本：请把讲桌上的 VGA 线插入笔记本的 VGA信号输出接口上，并确认笔记本外接显示屏功能打开（假如投影机上没有信号输出，请按“FN+F3”组合键进行信号切换），假如需要用笔记本音频信号，把音频线接头插到笔记本音频输出接口。４、 假如两个设备同步使用请先按第“2”点操作后再使用 VGA 线把笔记本 VGA 输出信号接到展台的“VGA IN”接口上，把音频线接头插到笔记本音频输出接口；并确认笔记本外接显示屏功能打开。５、 按展台面板上的“RGB 切换键”切换...
