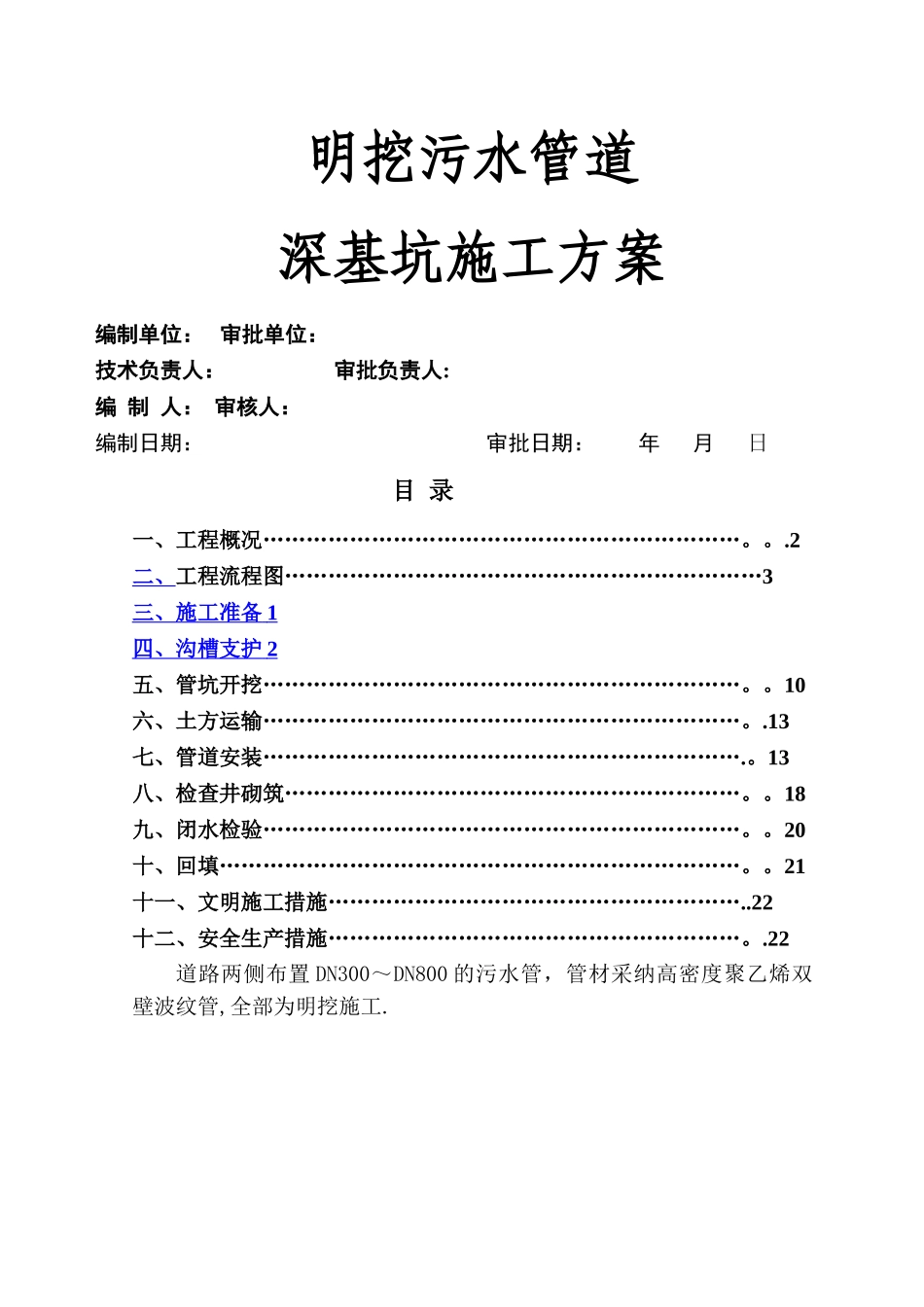

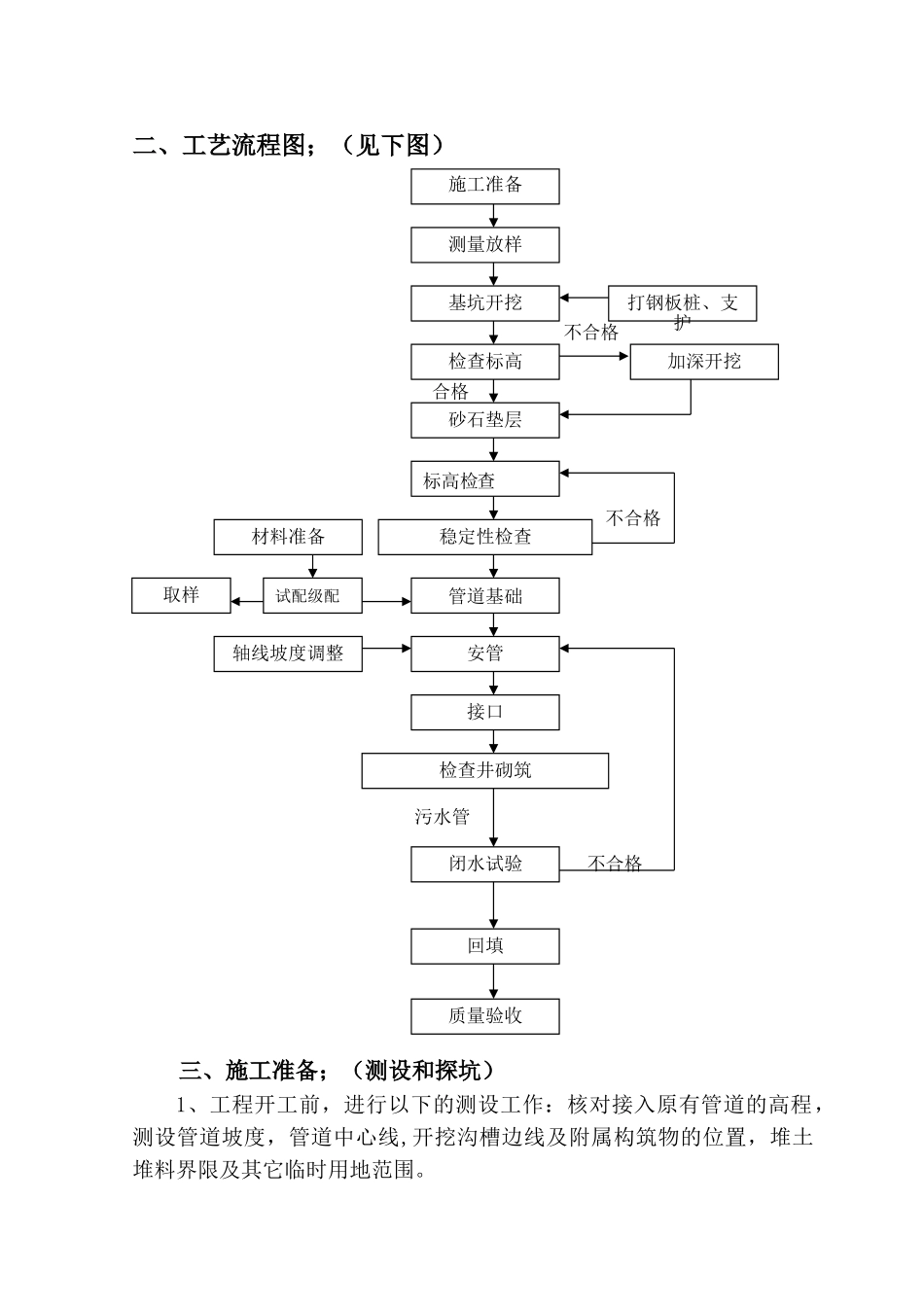

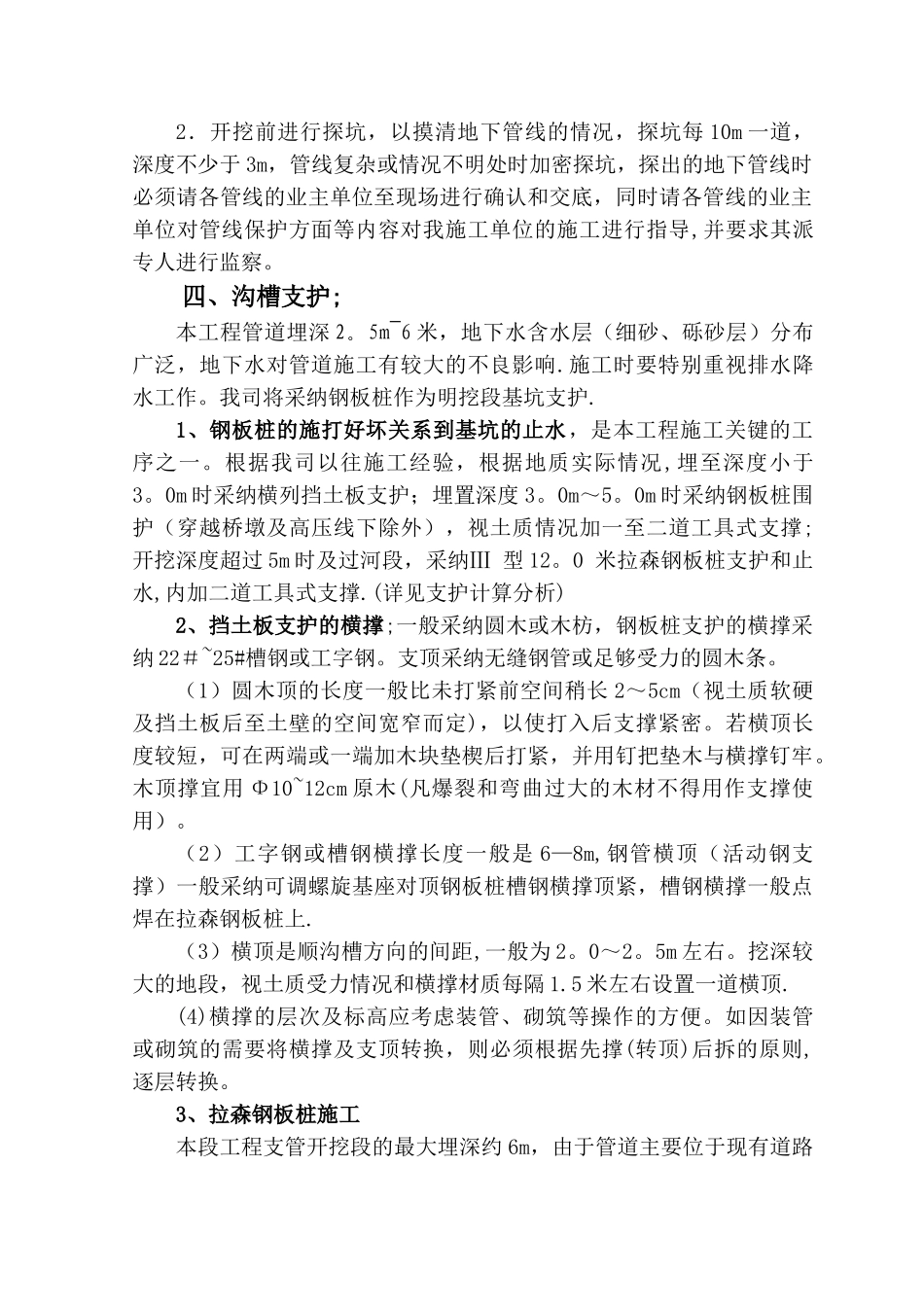

明挖污水管道深基坑施工方案编制单位： 审批单位：技术负责人： 审批负责人:编 制 人： 审核人：编制日期： 审批日期： 年 月 日目 录一、工程概况…………………………………………………………。。.2二、工程流程图…………………………………………………………3三、施工准备 1 四、沟槽支护 2 五、管坑开挖…………………………………………………………。。10六、土方运输…………………………………………………………。.13七、管道安装………………………………………………………….。13八、检查井砌筑………………………………………………………。。18九、闭水检验…………………………………………………………。。20十、回填………………………………………………………………。。21十一、文明施工措施…………………………………………………..22十二、安全生产措施…………………………………………………。.22道路两侧布置 DN300～DN800 的污水管，管材采纳高密度聚乙烯双壁波纹管,全部为明挖施工.二、工艺流程图；（见下图）三、施工准备；（测设和探坑）1、工程开工前，进行以下的测设工作：核对接入原有管道的高程，测设管道坡度，管道中心线,开挖沟槽边线及附属构筑物的位置，堆土堆料界限及其它临时用地范围。施工准备测量放样基坑开挖检查标高打钢板桩、支护加深开挖砂石垫层标高检查稳定性检查管道基础安管接口检查井砌筑闭水试验回填轴线坡度调整试配级配取样材料准备质量验收不合格合格不合格不合格污水管2．开挖前进行探坑，以摸清地下管线的情况，探坑每 10m 一道，深度不少于 3m，管线复杂或情况不明处时加密探坑，探出的地下管线时必须请各管线的业主单位至现场进行确认和交底，同时请各管线的业主单位对管线保护方面等内容对我施工单位的施工进行指导,并要求其派专人进行监察。四、沟槽支护;本工程管道埋深 2。5m~6 米，地下水含水层（细砂、砾砂层）分布广泛，地下水对管道施工有较大的不良影响.施工时要特别重视排水降水工作。我司将采纳钢板桩作为明挖段基坑支护.1、钢板桩的施打好坏关系到基坑的止水，是本工程施工关键的工序之一。根据我司以往施工经验，根据地质实际情况,埋至深度小于3。0m 时采纳横列挡土板支护；埋置深度 3。0m～5。0m 时采纳钢板桩围护（穿越桥墩及高压线下除外），视土质情况加一至二道工具式支撑;开挖深度超过 5m 时及过河段，采纳Ⅲ 型 12。0 米拉森钢板桩...
