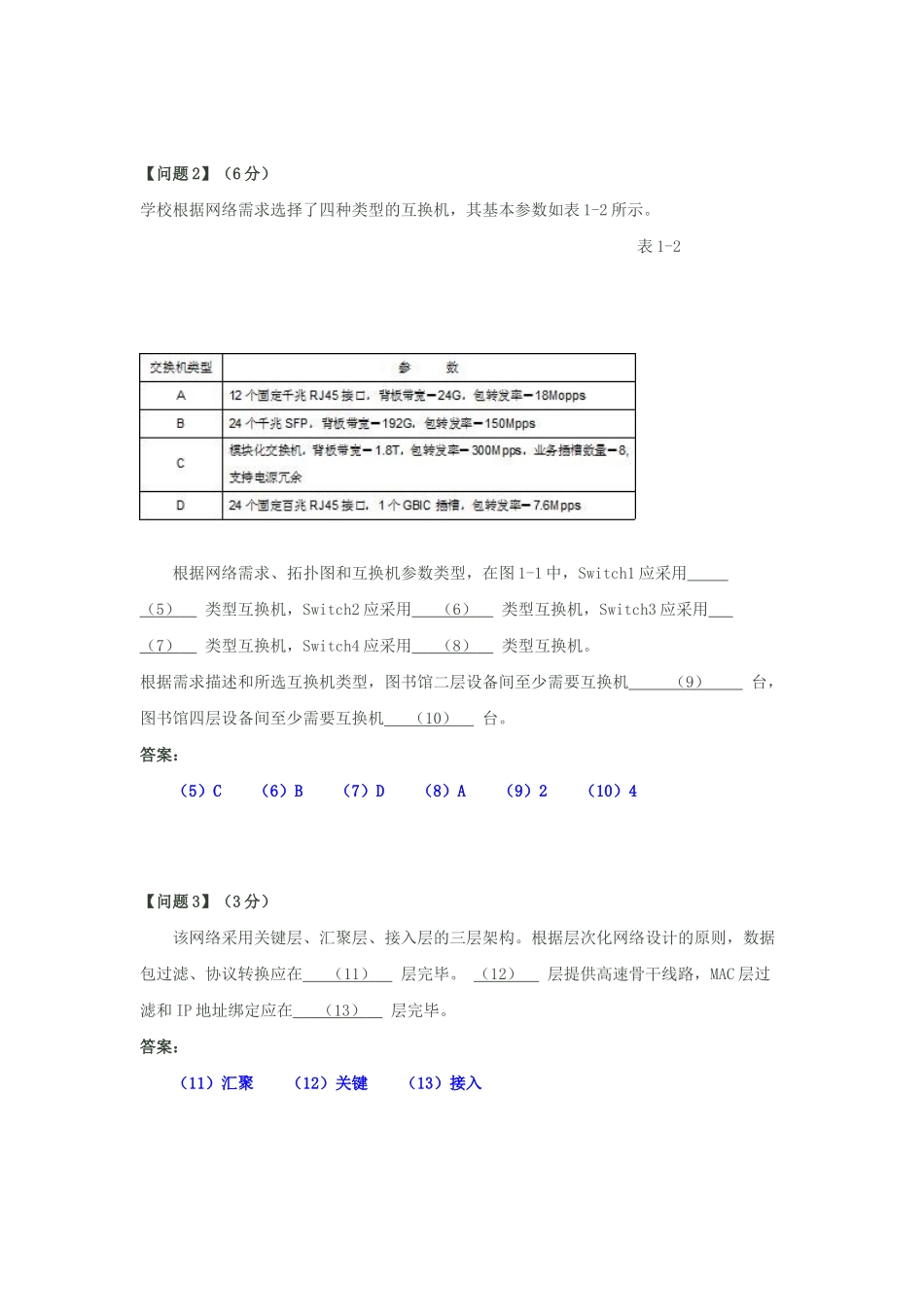

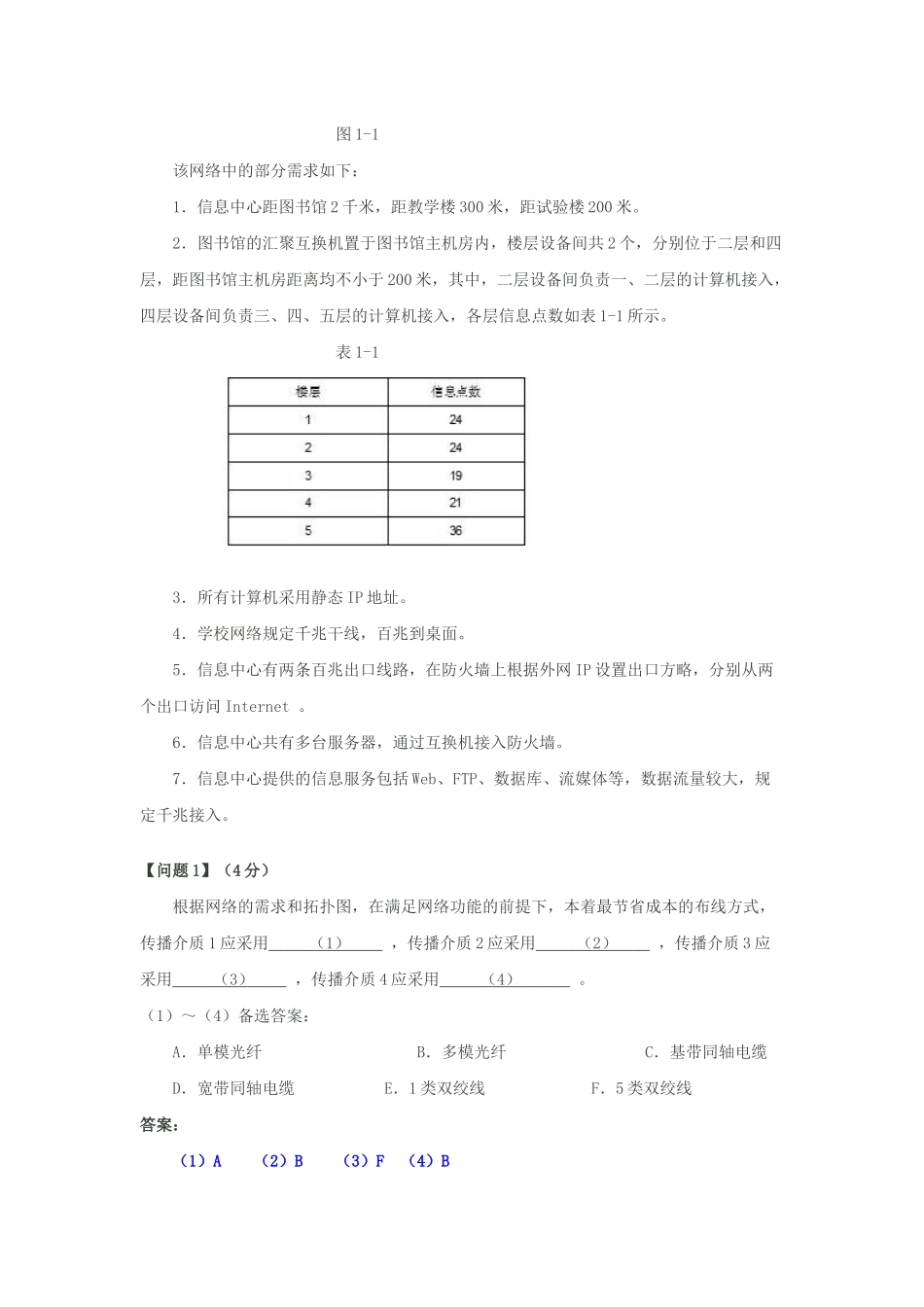

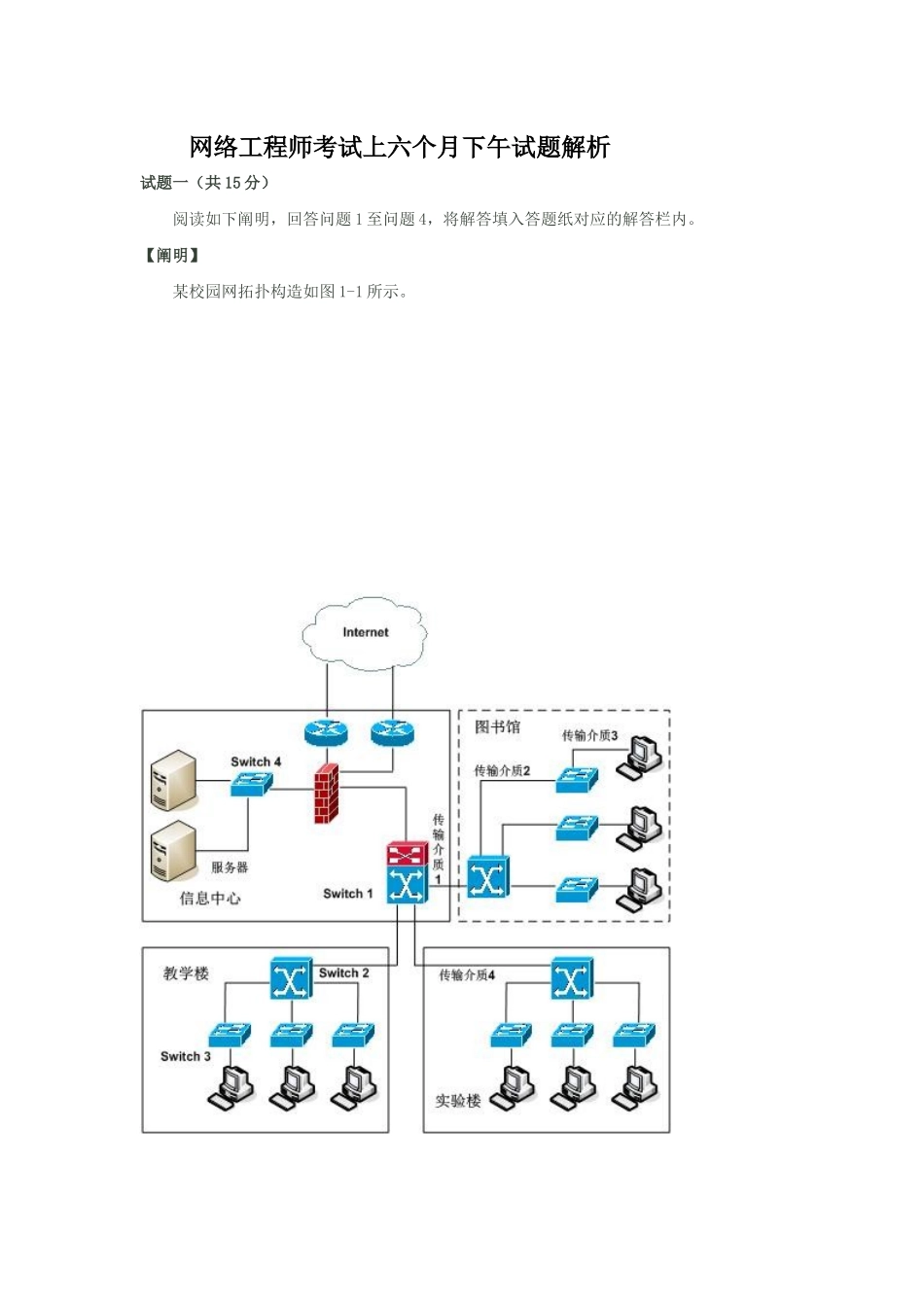

网络工程师考试上六个月下午试题解析试题一（共 15 分） 阅读如下阐明，回答问题 1 至问题 4，将解答填入答题纸对应的解答栏内。【阐明】 某校园网拓扑构造如图 1-1 所示。 图 1-1 该网络中的部分需求如下： 1．信息中心距图书馆 2 千米，距教学楼 300 米，距试验楼 200 米。 2．图书馆的汇聚互换机置于图书馆主机房内，楼层设备间共 2 个，分别位于二层和四层，距图书馆主机房距离均不小于 200 米，其中，二层设备间负责一、二层的计算机接入，四层设备间负责三、四、五层的计算机接入，各层信息点数如表 1-1 所示。 表 1-1 3．所有计算机采用静态 IP 地址。 4．学校网络规定千兆干线，百兆到桌面。 5．信息中心有两条百兆出口线路，在防火墙上根据外网 IP 设置出口方略，分别从两个出口访问 Internet 。 6．信息中心共有多台服务器，通过互换机接入防火墙。 7．信息中心提供的信息服务包括 Web、FTP、数据库、流媒体等，数据流量较大，规定千兆接入。【问题 1】（4 分） 根据网络的需求和拓扑图，在满足网络功能的前提下，本着最节省成本的布线方式，传播介质 1 应采用 （ 1 ） ，传播介质 2 应采用 （ 2 ） ，传播介质 3 应采用 （ 3 ） ，传播介质 4 应采用 （ 4 ） 。（1）～（4）备选答案： A．单模光纤 B．多模光纤 C．基带同轴电缆 D．宽带同轴电缆 E．1 类双绞线 F．5 类双绞线答案： （1）A （2）B （3）F （4）B 【问题 2】（6 分）学校根据网络需求选择了四种类型的互换机，其基本参数如表 1-2 所示。 表 1-2 根据网络需求、拓扑图和互换机参数类型，在图 1-1 中，Switch1 应采用 （ 5 ） 类型互换机，Switch2 应采用 （ 6 ） 类型互换机，Switch3 应采用 （ 7 ） 类型互换机，Switch4 应采用 （ 8 ） 类型互换机。根据需求描述和所选互换机类型，图书馆二层设备间至少需要互换机 （ 9 ） 台，图书馆四层设备间至少需要互换机 （ 10 ） 台。答案： （5）C （6）B （7）D （8）A （9）2 （10）4 【问题 3】（3 分） 该网络采用关键层、汇聚层、接入层的三层架构。根据层次化网络设计的原则，数据包过滤、协议转换应在 （ 11 ） 层完毕。 （ 12 ） 层提供高速骨干线路，MAC 层过滤和 IP 地址绑定应在 （ 13 ） 层完毕。答案： （11）汇聚 （12）关键 （13）接入 【问题 4】（2 ...
