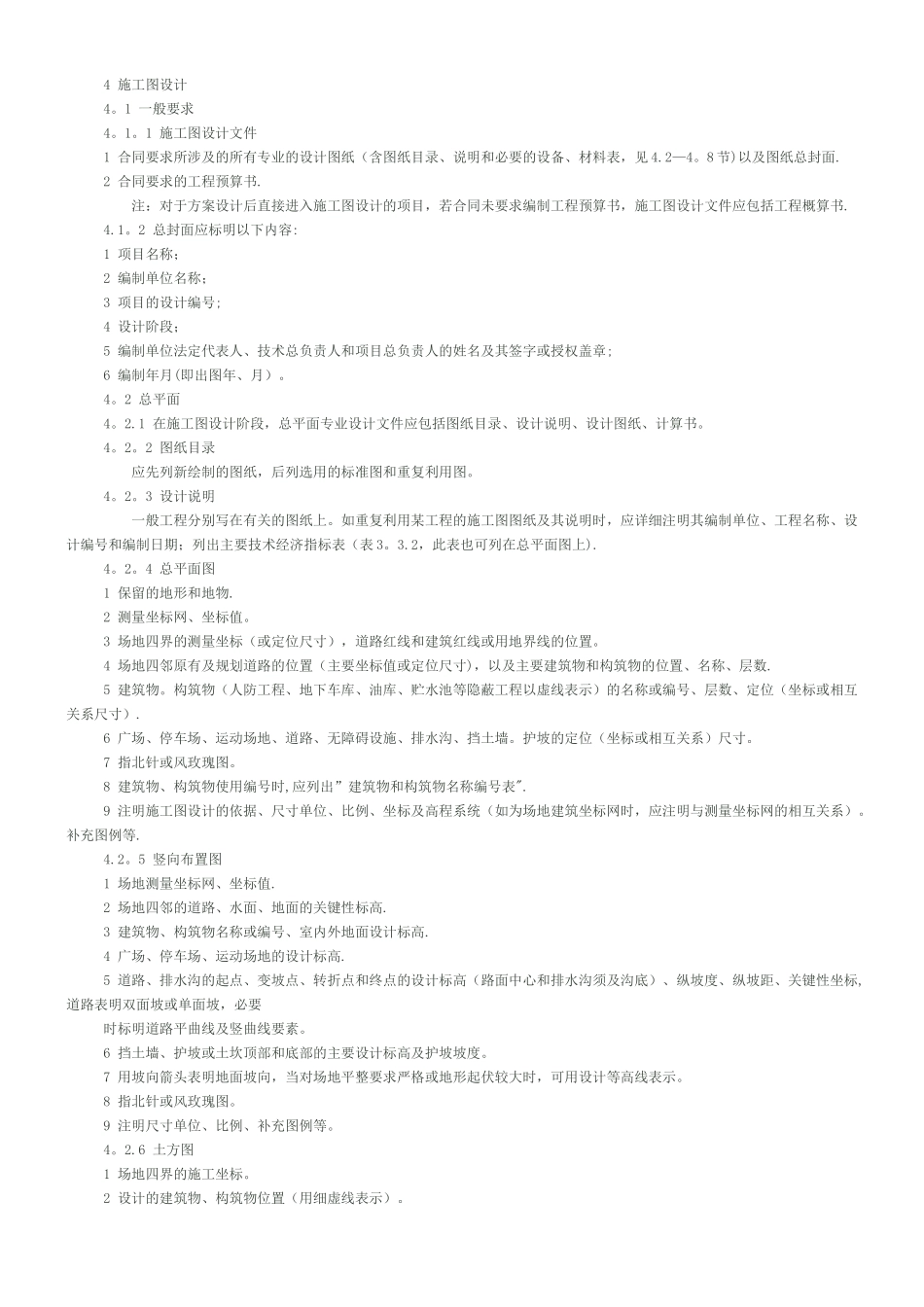

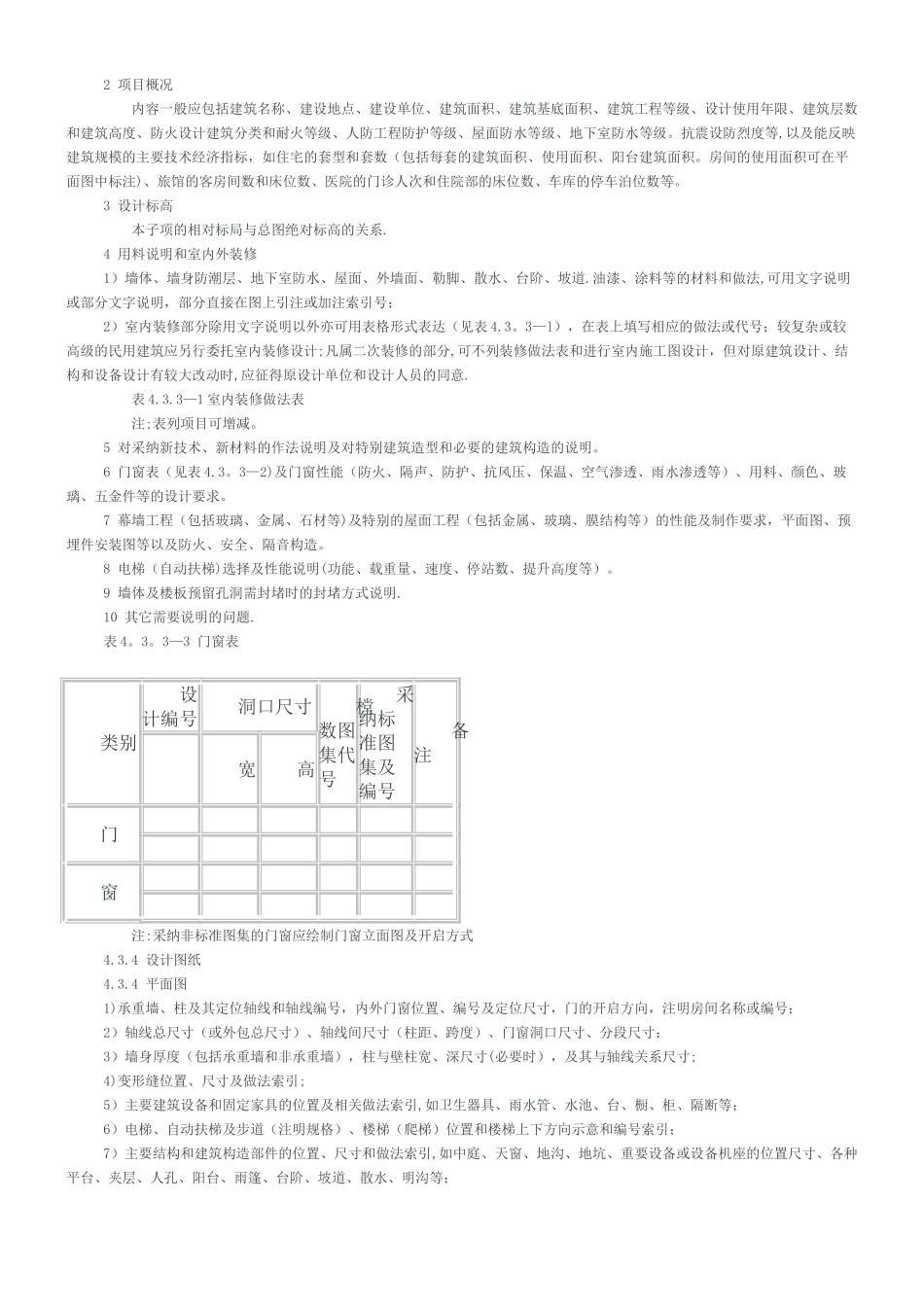

4 施工图设计4。1 一般要求4。1。1 施工图设计文件1 合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见 4.2—4。8 节)以及图纸总封面.2 合同要求的工程预算书. 注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书.4.1。2 总封面应标明以下内容:1 项目名称；2 编制单位名称；3 项目的设计编号;4 设计阶段；5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章;6 编制年月(即出图年、月）。4。2 总平面4。2.1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。4。2。2 图纸目录 应先列新绘制的图纸，后列选用的标准图和重复利用图。4。2。3 设计说明 一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表（表 3。3.2，此表也可列在总平面图上).4。2。4 总平面图1 保留的地形和地物.2 测量坐标网、坐标值。3 场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置。4 场地四邻原有及规划道路的位置（主要坐标值或定位尺寸)，以及主要建筑物和构筑物的位置、名称、层数.5 建筑物。构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）.6 广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙。护坡的定位（坐标或相互关系）尺寸。7 指北针或风玫瑰图。8 建筑物、构筑物使用编号时,应列出”建筑物和构筑物名称编号表".9 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）。补充图例等.4.2。5 竖向布置图1 场地测量坐标网、坐标值.2 场地四邻的道路、水面、地面的关键性标高.3 建筑物、构筑物名称或编号、室内外地面设计标高.4 广场、停车场、运动场地的设计标高.5 道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟须及沟底）、纵坡度、纵坡距、关键性坐标,道路表明双面坡或单面坡，必要时标明道路平曲线及竖曲线要素。6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。7 用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。8 指北针或风玫...
