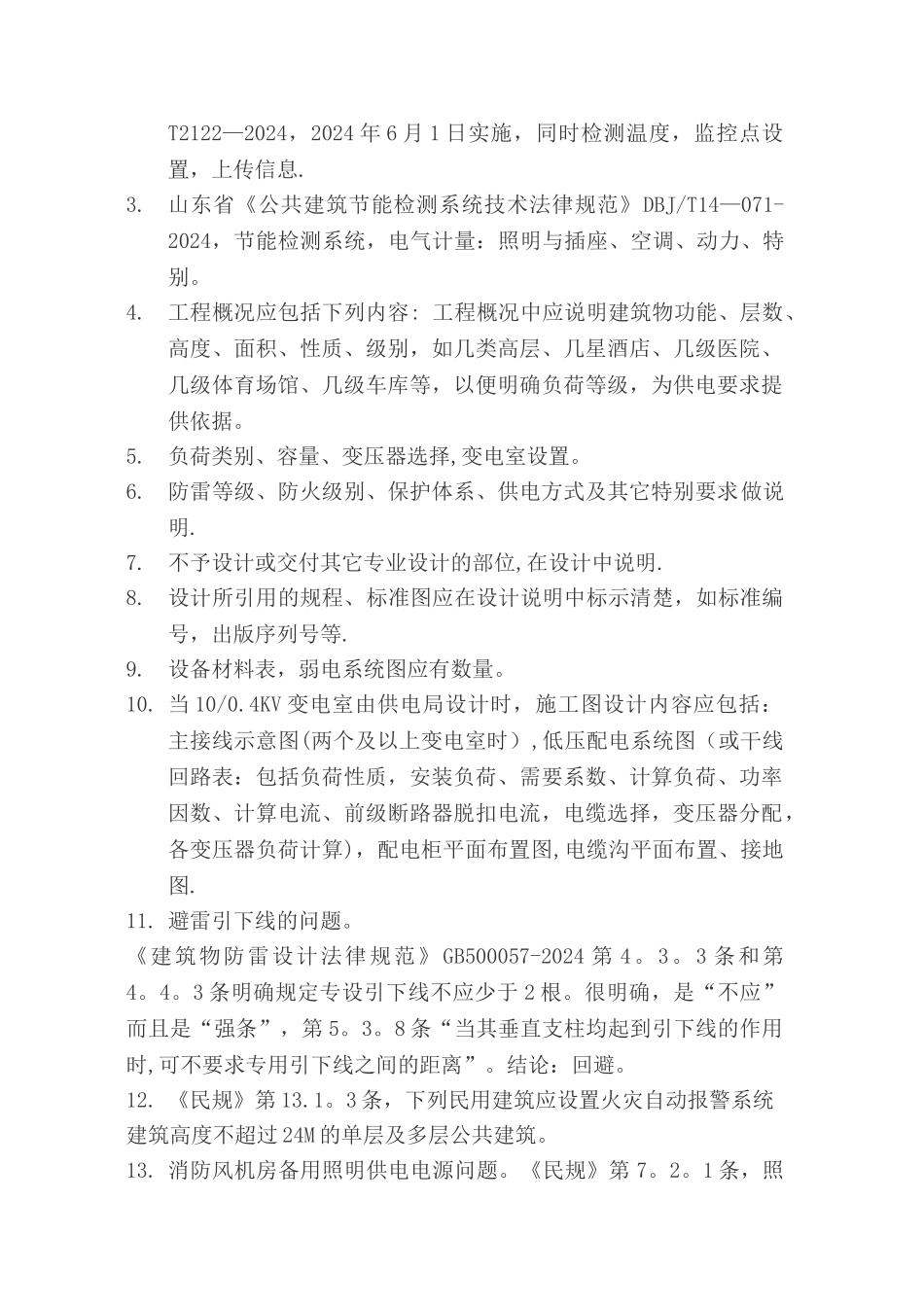

施工图审查电气专业常见问题沟通山东省建筑设计讨论院 张钊电话 13806410860 Email；zh9219＠163。com一、施工图审查简介：施工图审查是县级以上人民政府建设行政主管部门对建筑工程勘察设计质量实行监督管理的重要环节，是基本建设必不可少的程序,是工程建设各方必须遵守的上项制度。建设部 2000 年以建设（2000）41 号文印发了《建筑工程施工图设计文件审查暂行办法》，规定施工图应按该办法有关规定进行审查.对“施工图审查情况"的检查主要是对“施工图设计审查"的检查建筑工程设计等级分级标准中的各类新建、改建、扩建的建筑工程项目在开工前，建设单位应将施工图报送属地建设行政主管部门,由建设行政主管部门委托取得施工图设计审查资质的审查机构，进行结构安全和强制性标准、法律规范执行情况等内容的审查。施工图审查的主要内容为：① 建筑物稳定性、安全性审查。② 是否符合有关强制性标准、法律规范。③ 施工图是否达到规定的深度要求。④ 是否损害公众利益。《山东省建设工程施工图设计文件审查要点》(2024 年版）规定:对于审查中发现的违法强制性条文、法律、法规和政府文件规定的问题必须进行修改，否则不能通过审查.对于审查中发现的其他问题，假如设计不能严格执行本审图要点的规定，应有相关部门的批准文件。施工图审查合格后,由建设行政主管部门向建设单位通报审查结果，并颁发施工图审查批准书,施工图未经审查或审查不合格的施工项目,建设行政主管部门不得发放施工许可证,施工图不得交付施工。经审查合格的施工图,才能作为工程施工和工程竣工验收的依据。《山东省建设工程施工图设计审查要点》(略)。二、施工图审查应注意的问题:(与众多审图单位沟通）1.审查的主要内容是强条和审查要点。2.对法律规范条文不同理解的问题,或法律规范明确但有争议很大的问题， 尽可能回避(如：避雷引下线问题《建筑物防雷设计法律规范》GB500057—2024第 4。3.3 条和第 5.3。8 条；消防风机房备用照明供电问题；地下室排污泵是不是消防负荷,可不可以与防火卷帘共用双电源箱;应急照明箱能不能多层供电;《民规》JGJ16-2024 中第 13。1。3。2 条规定：建筑高度不超过 24 米的单层及多层公共建筑，应设火灾自动报警系统；第 7。4.1。2 条规定，所有的一类高层应采纳低烟无卤或无烟无卤电缆或电线）3.慎提强条。三、审图过程中常常出现的问题:1.建筑制图标准：字体最小高度为 2.5mm2.山东省《电气火灾监控系统设计、施工及验...
