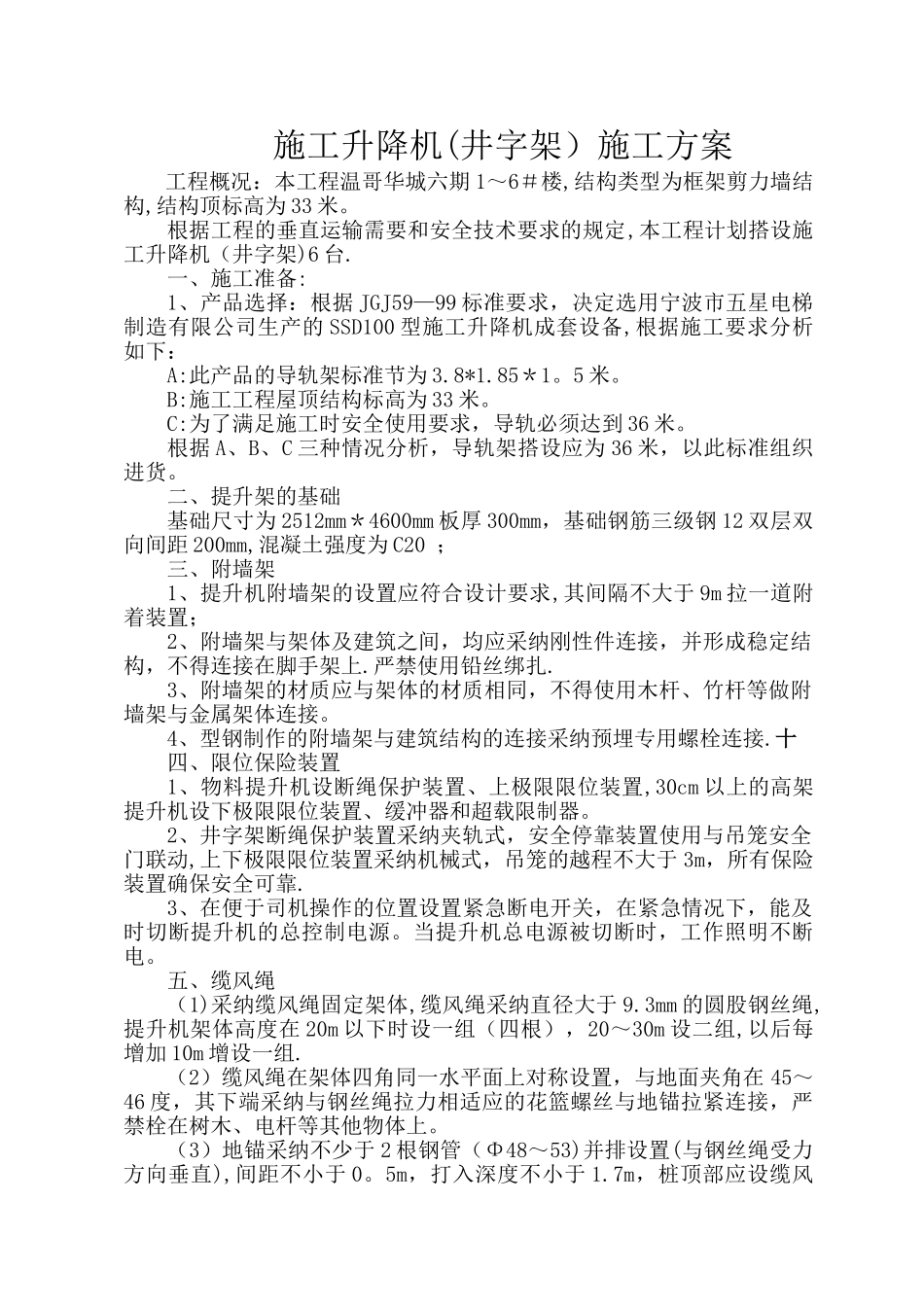

施工升降机(井字架）施工方案工程概况：本工程温哥华城六期 1～6＃楼,结构类型为框架剪力墙结构,结构顶标高为 33 米。根据工程的垂直运输需要和安全技术要求的规定,本工程计划搭设施工升降机（井字架)6 台.一、施工准备:1、产品选择：根据 JGJ59—99 标准要求，决定选用宁波市五星电梯制造有限公司生产的 SSD100 型施工升降机成套设备,根据施工要求分析如下：A:此产品的导轨架标准节为 3.8*1.85＊1。5 米。B:施工工程屋顶结构标高为 33 米。C:为了满足施工时安全使用要求，导轨必须达到 36 米。根据 A、B、C 三种情况分析，导轨架搭设应为 36 米，以此标准组织进货。二、提升架的基础基础尺寸为 2512mm＊4600mm 板厚 300mm，基础钢筋三级钢 12 双层双向间距 200mm,混凝土强度为 C20 ；三、附墙架1、提升机附墙架的设置应符合设计要求,其间隔不大于 9m 拉一道附着装置；2、附墙架与架体及建筑之间，均应采纳刚性件连接，并形成稳定结构，不得连接在脚手架上.严禁使用铅丝绑扎.3、附墙架的材质应与架体的材质相同，不得使用木杆、竹杆等做附墙架与金属架体连接。4、型钢制作的附墙架与建筑结构的连接采纳预埋专用螺栓连接.十四、限位保险装置1、物料提升机设断绳保护装置、上极限限位装置,30cm 以上的高架提升机设下极限限位装置、缓冲器和超载限制器。2、井字架断绳保护装置采纳夹轨式，安全停靠装置使用与吊笼安全门联动,上下极限限位装置采纳机械式，吊笼的越程不大于 3m，所有保险装置确保安全可靠.3、在便于司机操作的位置设置紧急断电开关，在紧急情况下，能及时切断提升机的总控制电源。当提升机总电源被切断时，工作照明不断电。五、缆风绳（1)采纳缆风绳固定架体,缆风绳采纳直径大于 9.3mm 的圆股钢丝绳,提升机架体高度在 20m 以下时设一组（四根），20～30m 设二组,以后每增加 10m 增设一组.（2）缆风绳在架体四角同一水平面上对称设置，与地面夹角在 45～46 度，其下端采纳与钢丝绳拉力相适应的花篮螺丝与地锚拉紧连接，严禁栓在树木、电杆等其他物体上。（3）地锚采纳不少于 2 根钢管（Φ48～53)并排设置(与钢丝绳受力方向垂直),间距不小于 0。5m，打入深度不小于 1.7m，桩顶部应设缆风防滑措施。（4）缆风绳不得有接头。端部设置保险环用不少于 3 个与绳径匹配的绳卡固定，绳卡间距不小于钢丝绳直径的 6 倍，绳卡滑鞍放在受力绳一侧，不得正反交错置绳卡。六、钢丝绳1、提升钢丝绳不得...
