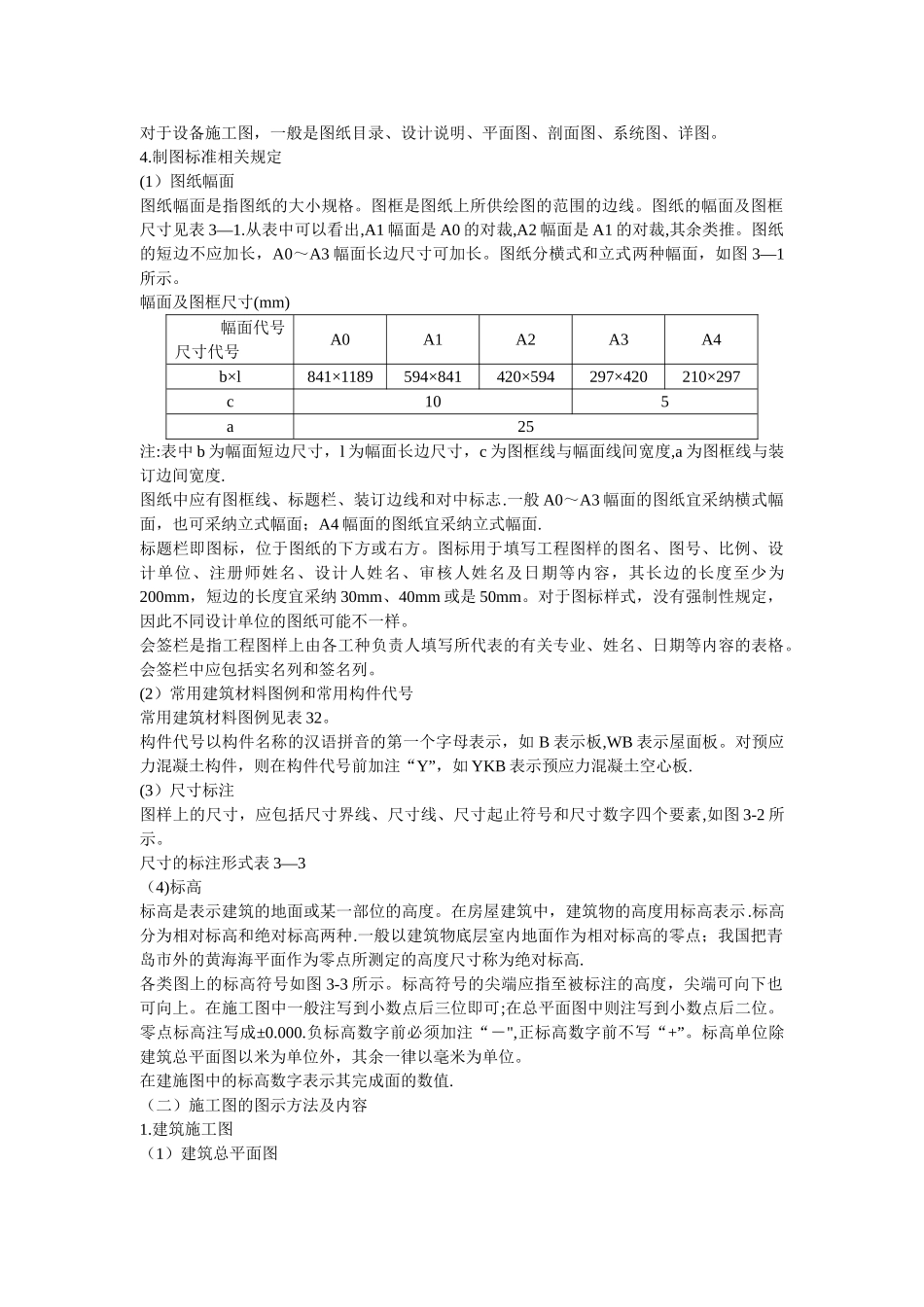

三、建筑工程识图(一）施工图的基本知识房屋建筑施工图是指利用正投影的方法把所设计房屋的大小、外部形状、内部布置和室内装修，以及各部分结构、构造、设备等的做法，根据建筑制图国家标准规定绘制的工程图样。它是工程设计阶段的最终成果，同时又是工程施工、监理和计算工程造价的主要依据。1.房屋建筑施工图的作用及组成根据内容和作用不同,房屋建筑施工图分为建筑施工图（简称“建施”）、结构施工图（简称“结施”）和设备施工图（简称“设施”）。（1）建筑施工图的组成及作用建筑施工图一般包括建筑设计说明、建筑总平面图、平面图、立面图、剖面图及建筑详图等。其中，平面图、立面图和剖面图是建筑施工图中最重要、最基本的图样 ,称为基本建筑图.建筑施工图表达的内容主要包括房屋的造型、层数、平面形状与尺寸以及房间的布局、形状、尺寸、装修做法，墙体与门窗等构配件的位置、类型、尺寸、做法以及室内外装修做法等.建造房屋时,建筑施工图主要作为定位放线、砌筑墙体、安装门窗、装修的依据。（2)结构施工图的组成及作用结构施工图一般包括结构设计说明、结构平面布置图和结构详图三部分，主要用以表示房屋骨架系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小 ,以及构件间的连接构造.施工放线、开挖基坑（槽）,施工承重构件(如梁、板、柱、墙、基础、楼梯等）主要依据结构施工图。(3）设备施工图的组成及作用设备施工图可按工种不同再分成给水排水施工图(简称水施图）、采暖通风与空调施工图（简称暖施图)、电气设备施工图(简称电施图）等。水施图、暖施图、电施图一般都包括设计说明、设备的布置平面图、剖面图、系统图、详图等内容.设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。2.房屋建筑施工图的图示特点房屋建筑施工图的图示特点主要体现在以下几方面：(1）施工图中的各图样用正投影法绘制。一般在 H 面上作平面图，在 V 面上作正、背立面图，在 W 面上作剖面图或侧立面图.(2）由于房屋形体较大，施工图一般都用较小比例绘制，但对于其中需要表达清楚的节点、剖面等部位，则用较大比例的详图来表现.（3）房屋建筑的构、配件和材料种类繁多，为作图简便,国家标准采纳一系列图例来代表建筑构配件、卫生设备、建筑材料等。为方便读图,国家标准还规定了许多标注符号,构件的名称应用代号表示。3.房屋建筑施工图的编排顺序房屋建筑施工图应按专业顺...
