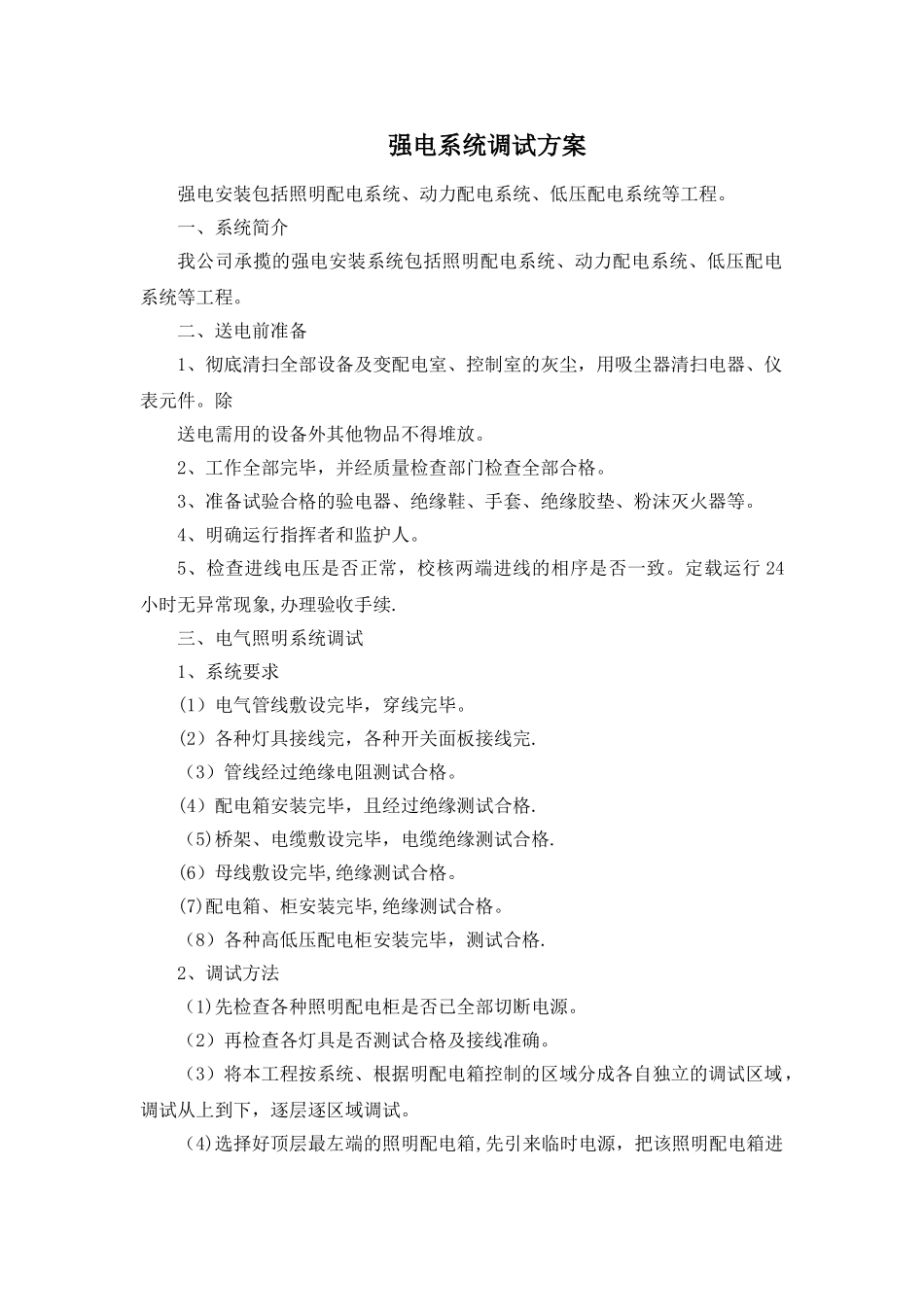

强电系统调试方案

强电系统调试方案强电安装包括照明配电系统、动力配电系统、低压配电系统等工程。 一、系统简介 我公司承揽的强电安装系统包括照明配电系统、动力配电系统、低压配电系统等工程。 二、送电前准备1、彻底清扫全部设备及变配电室、控制室的灰尘，用吸尘器清扫电器、仪表元件。除送电需用的设备外其他物品不得堆放。 2、工作全部完毕，并经质量检查部门检查全部合格。 3、准备试验合格的验电器、绝缘鞋、手套、绝缘胶垫、粉沫灭火器等。 4、明确运行指挥者和监护人。 5、检查进线电压是否正常，校核两端进线的相序是否一致。定载运行 24小时无异常现象,办理验收手续. 三、电气照明系统调试 1、系统要求 (1）电气管线敷设完毕，穿线完毕。 (2）各种灯具接线完，各种开关面板接线完. （3）管线经过绝缘电阻测试合格。 (4）配电箱安装完毕，且经过绝缘测试合格. （5)桥架、电缆敷设完毕，电缆绝缘测试合格. (6）母线敷设完毕,绝缘测试合格。 (7)配电箱、柜安装完毕,绝缘测试合格。（8）各种高低压配电柜安装完毕，测试合格. 2、调试方法 （1)先检查各种照明配电柜是否已全部切断电源。 （2）再检查各灯具是否测试合格及接线准确。 （3）将本工程按系统、根据明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。 （4)选择好顶层最左端的照明配电箱,先引来临时电源，把该照明配电箱进线开关断开,且把正式进线先拆除,接着接上临时电源,送上电源，先打开箱内 1路照明控制开关,再开启相关的照明灯具,正常，再打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。 （5）然后采纳相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱,再往下层调试,采纳相同的方法直至所有的照明配电箱全部调试完。 （6）所有分段分区域分系统调试完后，进行总体送电运行调试，先切断各区的照明控制箱开关，配电间上锁,然后对比明主干线电缆、封闭母线空载送电，运行 24h 后作一次全面的检查发现问题及时解决由上往下逐层开始各回路送电，边送边查看,发现问题及时解决有双电源作切换系统调试,以确保双电源切换正常。 （7）在调试的同时作好调试记录,并填写竣工资料。 四、电气动力系统调试 1、系统要求 (1）各种用电设备安装完毕,且已经过绝缘测试合格。 （2)相关管线敷设完,且已经过绝缘测试合格。 (3）配电控制箱已经安装完毕，且已通过绝缘测试。(4）桥架、电缆敷设完毕，电缆绝缘则试...
