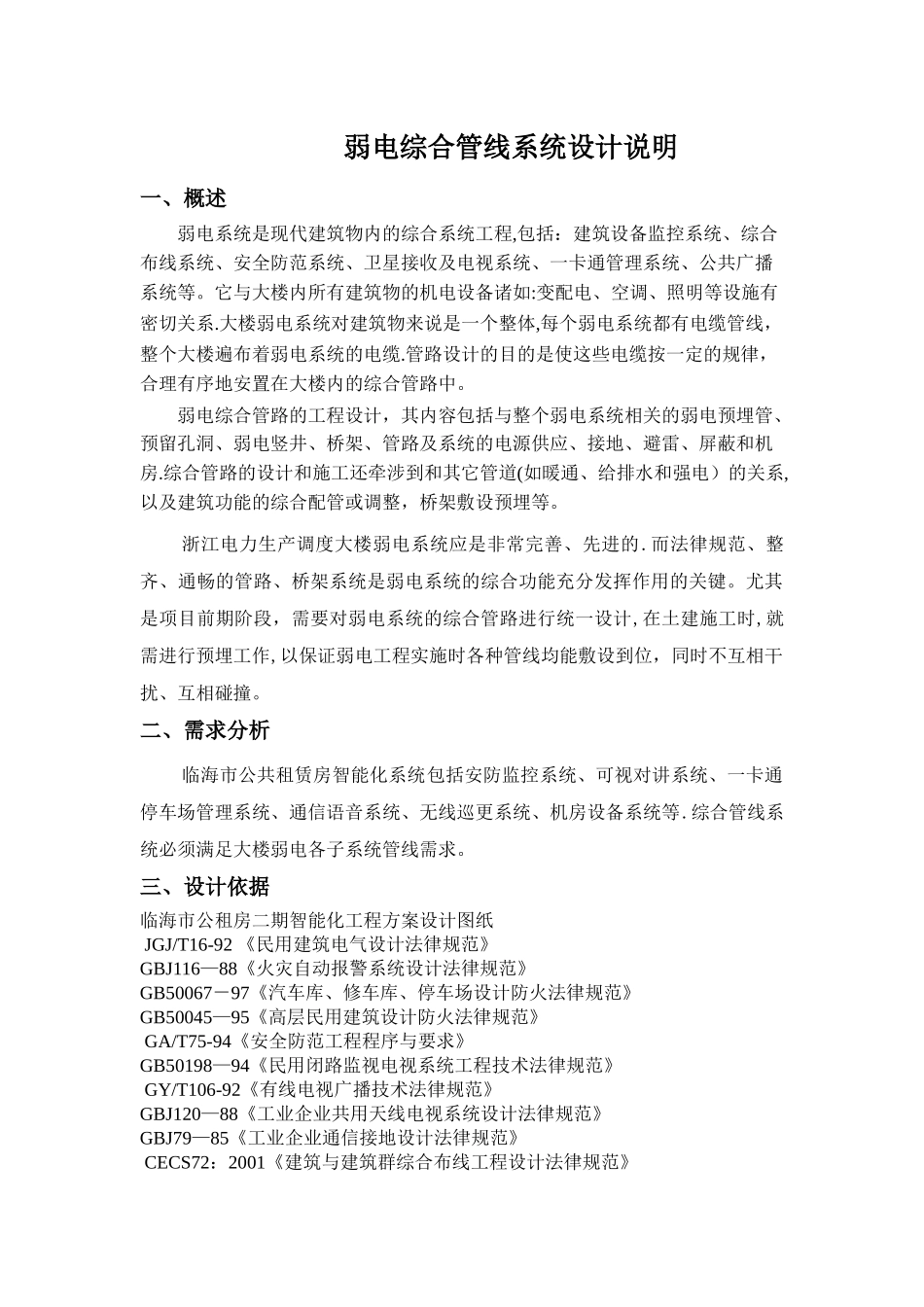

弱电综合管线系统设计说明一、概述弱电系统是现代建筑物内的综合系统工程,包括：建筑设备监控系统、综合布线系统、安全防范系统、卫星接收及电视系统、一卡通管理系统、公共广播系统等。它与大楼内所有建筑物的机电设备诸如:变配电、空调、照明等设施有密切关系.大楼弱电系统对建筑物来说是一个整体,每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆.管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。弱电综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房.综合管路的设计和施工还牵涉到和其它管道(如暖通、给排水和强电）的关系,以及建筑功能的综合配管或调整，桥架敷设预埋等。浙江电力生产调度大楼弱电系统应是非常完善、先进的.而法律规范、整齐、通畅的管路、桥架系统是弱电系统的综合功能充分发挥作用的关键。尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计,在土建施工时,就需进行预埋工作,以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。二、需求分析临海市公共租赁房智能化系统包括安防监控系统、可视对讲系统、一卡通停车场管理系统、通信语音系统、无线巡更系统、机房设备系统等.综合管线系统必须满足大楼弱电各子系统管线需求。三、设计依据临海市公租房二期智能化工程方案设计图纸 JGJ/T16-92 《民用建筑电气设计法律规范》GBJ116—88《火灾自动报警系统设计法律规范》GB50067－97《汽车库、修车库、停车场设计防火法律规范》GB50045—95《高层民用建筑设计防火法律规范》 GA/T75-94《安全防范工程程序与要求》GB50198—94《民用闭路监视电视系统工程技术法律规范》 GY/T106-92《有线电视广播技术法律规范》GBJ120—88《工业企业共用天线电视系统设计法律规范》GBJ79—85《工业企业通信接地设计法律规范》 CECS72：2001《建筑与建筑群综合布线工程设计法律规范》 GB50041-96《锅炉房设计法律规范》 GBKJ-90《通信系统机房设计》 GB50174-93《电子计算机房设计法律规范》 GB50200—94《有线电视系统工程技术法律规范》 GB50057—94《建筑物防雷设计法律规范》 BG12323—90《电视接收机确保与电缆分配系统兼容的技术要求》 GYJ41—89《卫星广播电视地球站设计法律规范》 GYJ41-86《有线广播录音、播音室声学设计法律规范和用户技术要求》 GB/T50314－200...
