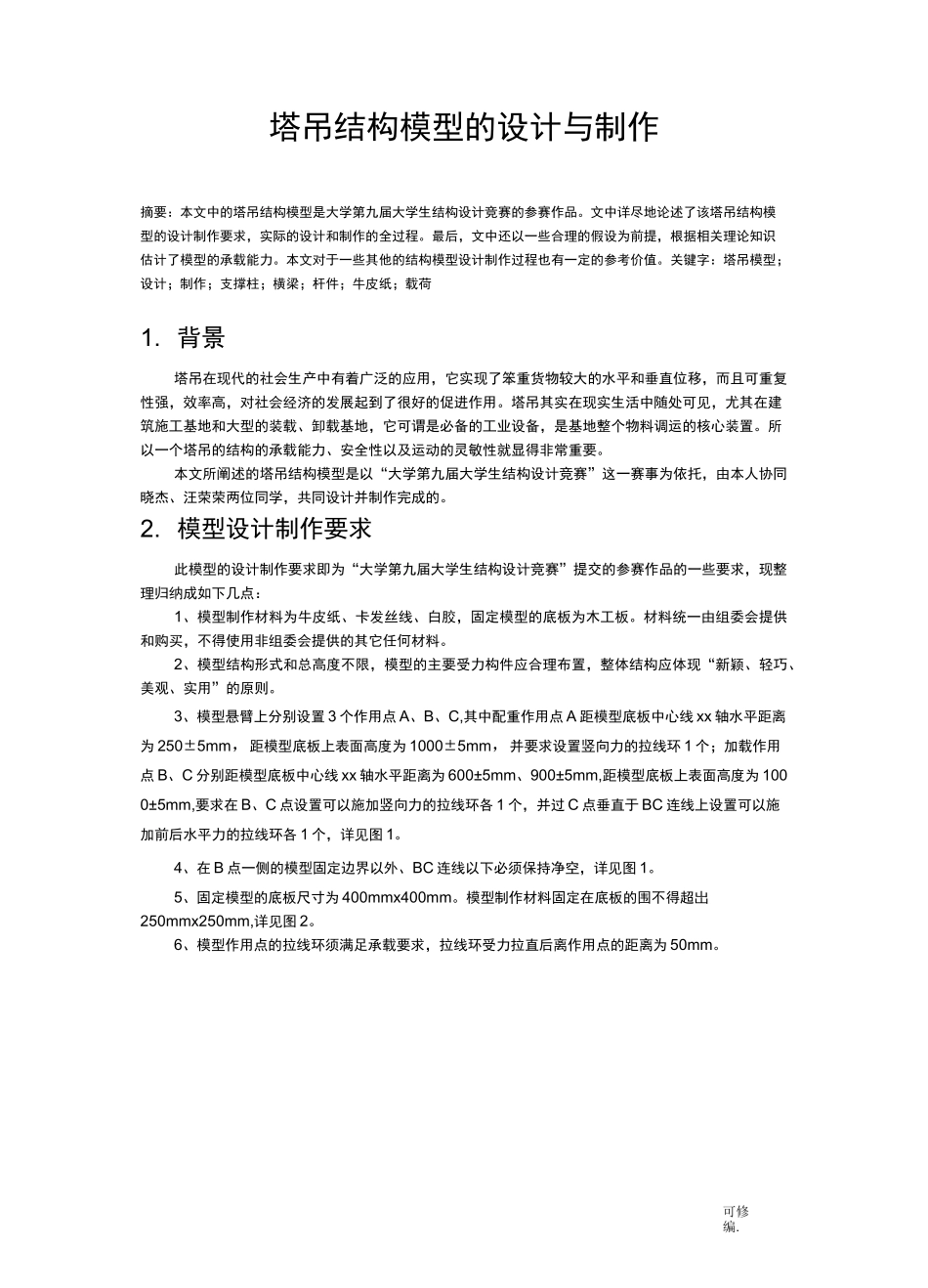

可修编.塔吊结构模型的设计与制作摘要：本文中的塔吊结构模型是大学第九届大学生结构设计竞赛的参赛作品。文中详尽地论述了该塔吊结构模型的设计制作要求，实际的设计和制作的全过程。最后，文中还以一些合理的假设为前提，根据相关理论知识估计了模型的承载能力。本文对于一些其他的结构模型设计制作过程也有一定的参考价值。关键字：塔吊模型；设计；制作；支撑柱；横梁；杆件；牛皮纸；载荷1. 背景塔吊在现代的社会生产中有着广泛的应用，它实现了笨重货物较大的水平和垂直位移，而且可重复性强，效率高，对社会经济的发展起到了很好的促进作用。塔吊其实在现实生活中随处可见，尤其在建筑施工基地和大型的装载、卸载基地，它可谓是必备的工业设备，是基地整个物料调运的核心装置。所以一个塔吊的结构的承载能力、安全性以及运动的灵敏性就显得非常重要。本文所阐述的塔吊结构模型是以“大学第九届大学生结构设计竞赛”这一赛事为依托，由本人协同晓杰、汪荣荣两位同学，共同设计并制作完成的。2. 模型设计制作要求此模型的设计制作要求即为“大学第九届大学生结构设计竞赛”提交的参赛作品的一些要求，现整理归纳成如下几点：1、模型制作材料为牛皮纸、卡发丝线、白胶，固定模型的底板为木工板。材料统一由组委会提供和购买，不得使用非组委会提供的其它任何材料。2、模型结构形式和总高度不限，模型的主要受力构件应合理布置，整体结构应体现“新颖、轻巧、美观、实用”的原则。3、模型悬臂上分别设置 3 个作用点 A、B、C,其中配重作用点 A 距模型底板中心线 xx 轴水平距离为 250±5mm，距模型底板上表面高度为 1000±5mm，并要求设置竖向力的拉线环 1 个；加载作用点 B、C 分别距模型底板中心线 xx 轴水平距离为 600±5mm、900±5mm,距模型底板上表面高度为 1000±5mm,要求在 B、C 点设置可以施加竖向力的拉线环各 1 个，并过 C 点垂直于 BC 连线上设置可以施加前后水平力的拉线环各 1 个，详见图 1。4、在 B 点一侧的模型固定边界以外、BC 连线以下必须保持净空，详见图 1。5、固定模型的底板尺寸为 400mmx400mm。模型制作材料固定在底板的围不得超岀250mmx250mm,详见图 2。6、模型作用点的拉线环须满足承载要求，拉线环受力拉直后离作用点的距离为 50mm。可修编.3. 模型受力分析受力分析时将横梁和支撑柱简化成直杆件，并且假定结点 01 和 02 为刚性联结，参见图 3。由于此塔吊为一复杂的受力...
