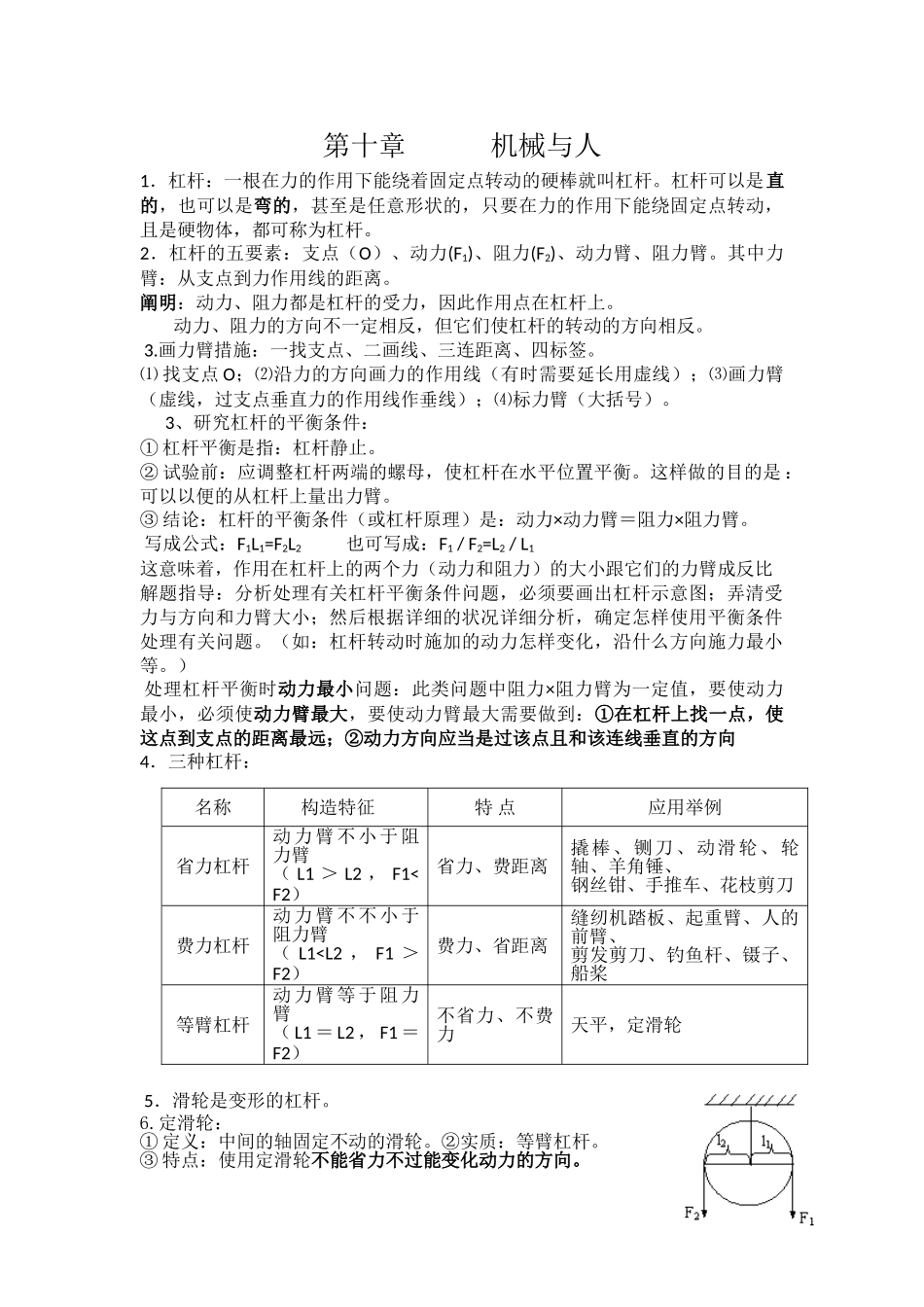

第十章 机械与人1．杠杆：一根在力的作用下能绕着固定点转动的硬棒就叫杠杆。杠杆可以是直的，也可以是弯的，甚至是任意形状的，只要在力的作用下能绕固定点转动，且是硬物体，都可称为杠杆。 2．杠杆的五要素：支点（O）、动力(F1)、阻力(F2)、动力臂、阻力臂。其中力臂：从支点到力作用线的距离。阐明：动力、阻力都是杠杆的受力，因此作用点在杠杆上。 动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反。 3.画力臂措施：一找支点、二画线、三连距离、四标签。 ⑴ 找支点 O；⑵沿力的方向画力的作用线（有时需要延长用虚线）；⑶画力臂（虚线，过支点垂直力的作用线作垂线）；⑷标力臂（大括号）。 3、研究杠杆的平衡条件： ① 杠杆平衡是指：杠杆静止。 ② 试验前：应调整杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是 ：可以以便的从杠杆上量出力臂。 ③ 结论：杠杆的平衡条件（或杠杆原理）是：动力×动力臂＝阻力×阻力臂。 写成公式：F1L1=F2L2 也可写成：F1 / F2=L2 / L1 这意味着，作用在杠杆上的两个力（动力和阻力）的大小跟它们的力臂成反比 解题指导：分析处理有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据详细的状况详细分析，确定怎样使用平衡条件处理有关问题。（如：杠杆转动时施加的动力怎样变化，沿什么方向施力最小等。） 处理杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：①在杠杆上找一点，使这点到支点的距离最远；②动力方向应当是过该点且和该连线垂直的方向4．三种杠杆： 5．滑轮是变形的杠杆。6.定滑轮：① 定义：中间的轴固定不动的滑轮。②实质：等臂杠杆。③ 特点：使用定滑轮不能省力不过能变化动力的方向。名称构造特征特 点应用举例省力杠杆动力臂不小于阻力臂（ L1 ＞ L2 ， F1< F2）省力、费距离撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀费力杠杆动力臂不不小于阻力臂（ L1
