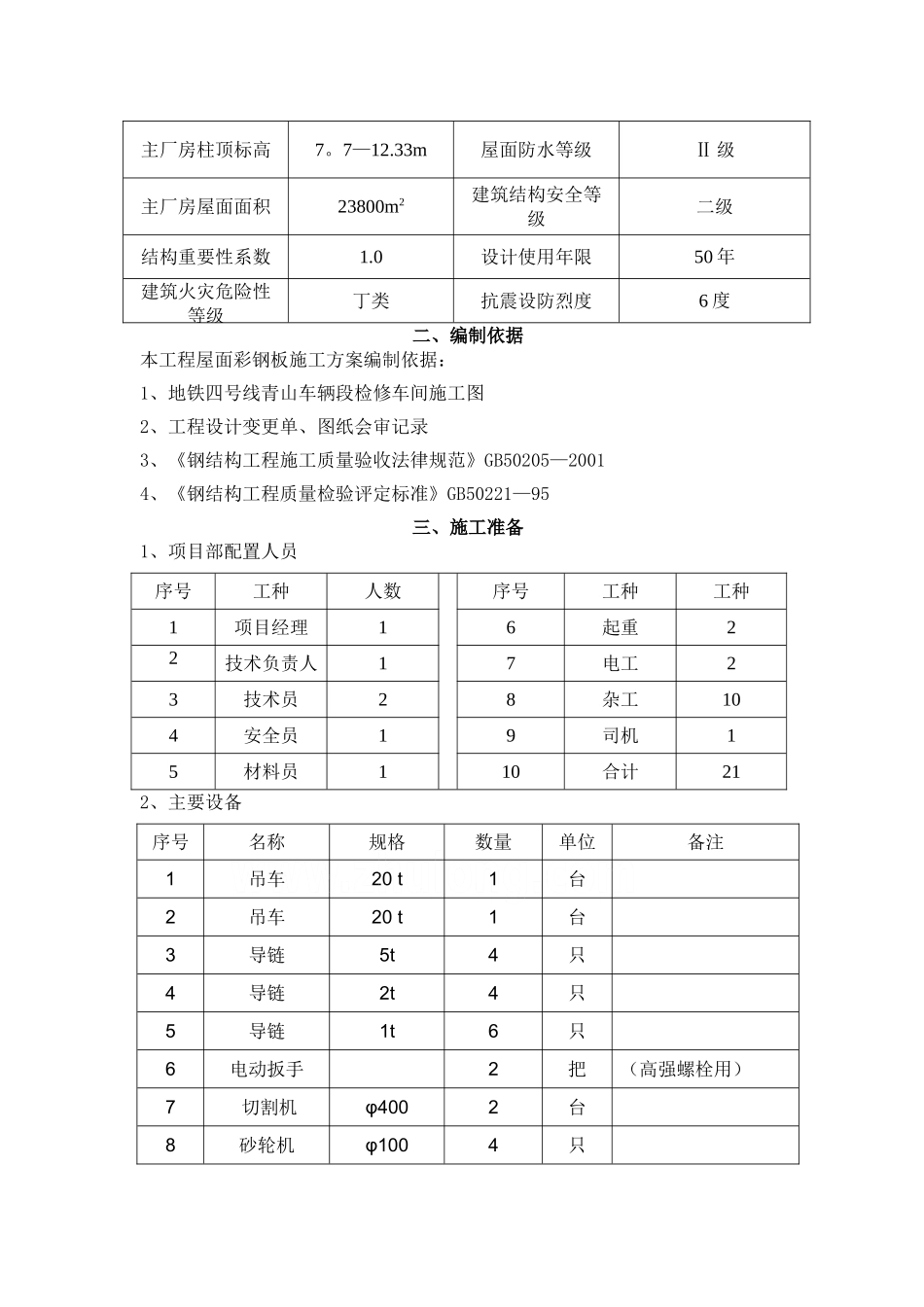

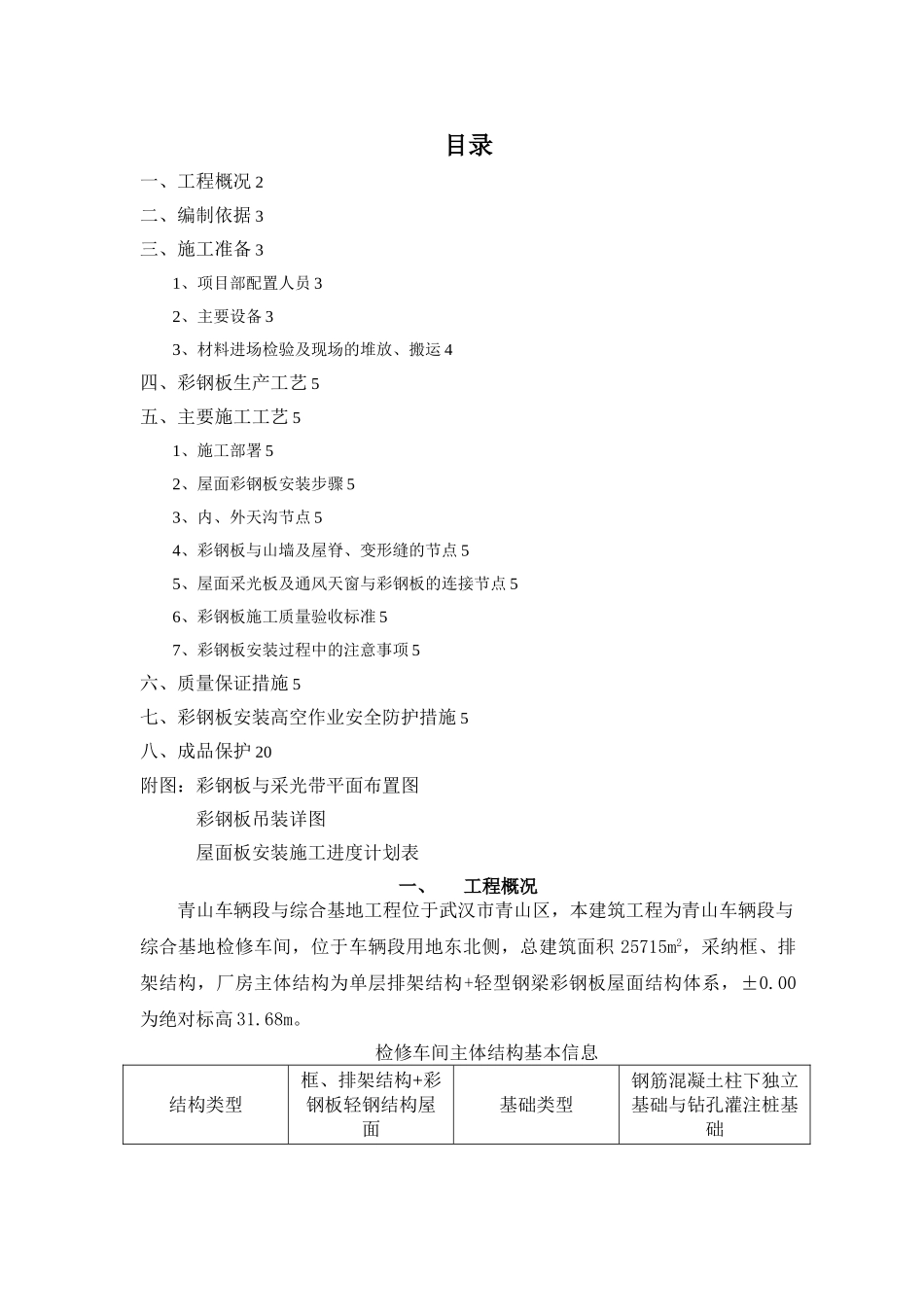

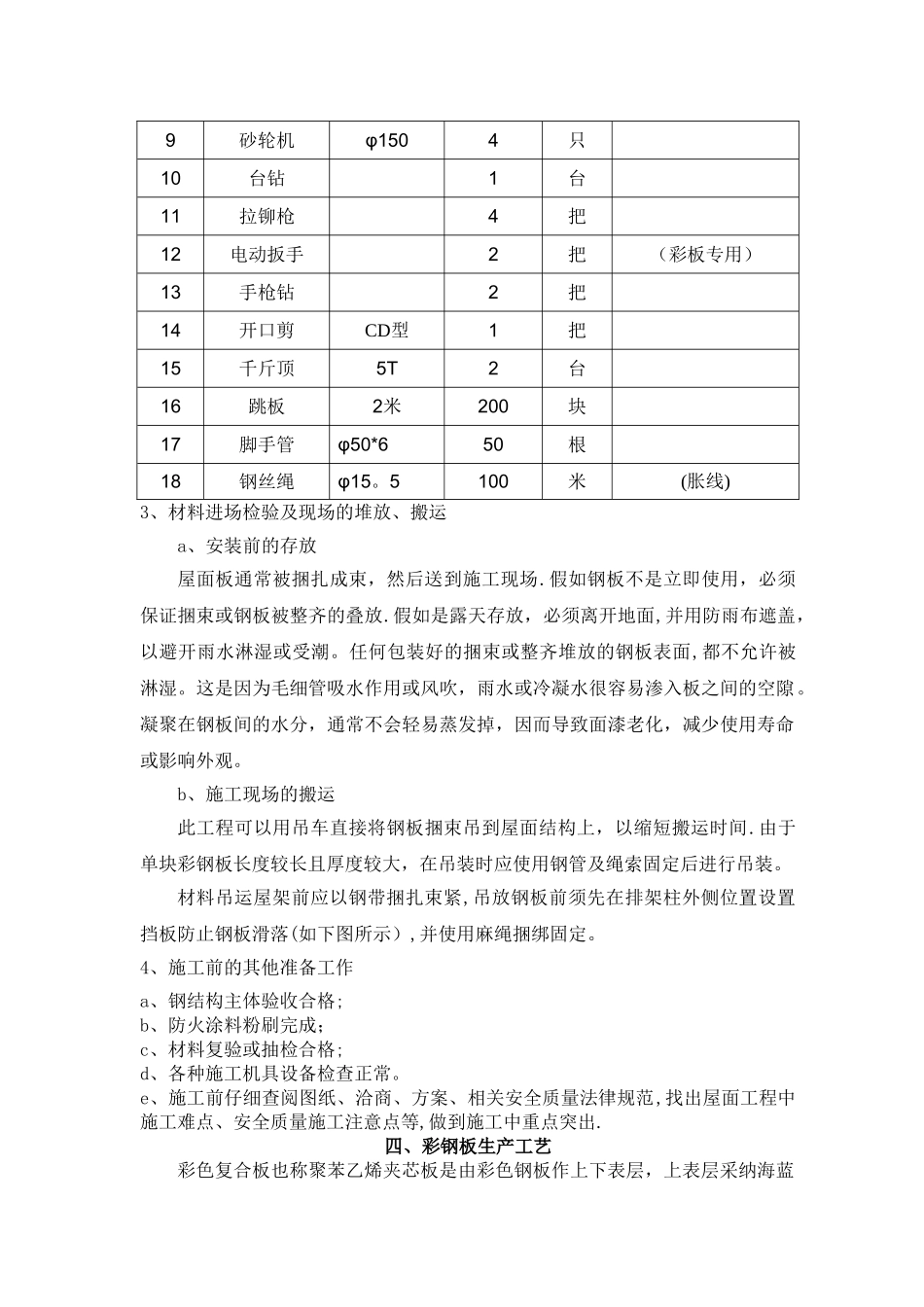

目录一、工程概况 2二、编制依据 3三、施工准备 31、项目部配置人员 32、主要设备 33、材料进场检验及现场的堆放、搬运 4四、彩钢板生产工艺 5五、主要施工工艺 51、施工部署 52、屋面彩钢板安装步骤 53、内、外天沟节点 54、彩钢板与山墙及屋脊、变形缝的节点 55、屋面采光板及通风天窗与彩钢板的连接节点 56、彩钢板施工质量验收标准 57、彩钢板安装过程中的注意事项 5六、质量保证措施 5七、彩钢板安装高空作业安全防护措施 5八、成品保护 20附图：彩钢板与采光带平面布置图彩钢板吊装详图屋面板安装施工进度计划表一、工程概况青山车辆段与综合基地工程位于武汉市青山区，本建筑工程为青山车辆段与综合基地检修车间，位于车辆段用地东北侧，总建筑面积 25715m2，采纳框、排架结构，厂房主体结构为单层排架结构+轻型钢梁彩钢板屋面结构体系，±0.00为绝对标高 31.68m。检修车间主体结构基本信息结构类型框、排架结构+彩钢板轻钢结构屋面基础类型钢筋混凝土柱下独立基础与钻孔灌注桩基础主厂房柱顶标高7。7—12.33m屋面防水等级Ⅱ 级主厂房屋面面积23800m2建筑结构安全等级二级结构重要性系数1.0设计使用年限50 年建筑火灾危险性等级丁类抗震设防烈度6 度二、编制依据本工程屋面彩钢板施工方案编制依据：1、地铁四号线青山车辆段检修车间施工图2、工程设计变更单、图纸会审记录3、《钢结构工程施工质量验收法律规范》GB50205—20014、《钢结构工程质量检验评定标准》GB50221—95三、施工准备1、项目部配置人员序号工种人数序号工种工种1项目经理16起重22技术负责人17电工23技术员28杂工104安全员19司机15材料员110合计212、主要设备序号名称规格数量单位备注1吊车20 t1台2吊车20 t 1台3导链5t4只4导链2t4只5导链1t6只6电动扳手2把（高强螺栓用）7 切割机φ4002台8砂轮机φ1004只9砂轮机φ1504只10台钻1台11拉铆枪4把12电动扳手2把（彩板专用）13手枪钻2把14开口剪CD型1把15千斤顶5T2台16跳板2米200块17脚手管φ50*650根18钢丝绳φ15。5100米(胀线)3、材料进场检验及现场的堆放、搬运a、安装前的存放屋面板通常被捆扎成束，然后送到施工现场.假如钢板不是立即使用，必须保证捆束或钢板被整齐的叠放.假如是露天存放，必须离开地面,并用防雨布遮盖，以避开雨水淋湿或受潮。任何包装好的捆束或整齐堆放的钢板表面,都不允许被淋湿。这是因为毛细管吸水作用或风吹，雨水或冷凝水很容易渗入板之间的空隙。凝聚在钢板间的水分...
