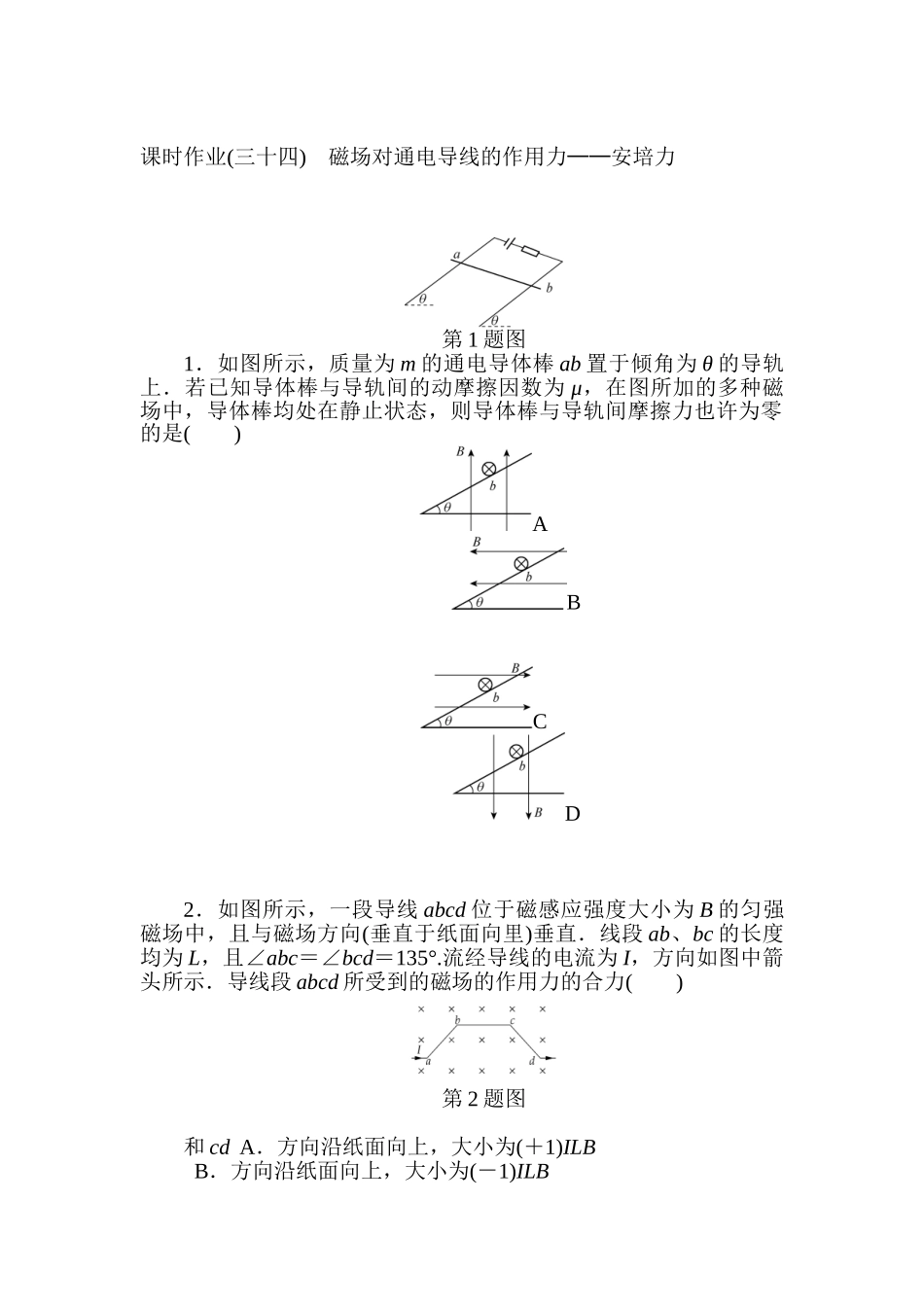

课时作业(三十四) 磁场对通电导线的作用力——安培力 第 1 题图1．如图所示，质量为 m 的通电导体棒 ab 置于倾角为 θ 的导轨上．若已知导体棒与导轨间的动摩擦因数为 μ，在图所加的多种磁场中，导体棒均处在静止状态，则导体棒与导轨间摩擦力也许为零的是( )A BC D2．如图所示，一段导线 abcd 位于磁感应强度大小为 B 的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段 ab、bc 的长度均为 L，且∠abc＝∠bcd＝135°.流经导线的电流为 I，方向如图中箭头所示．导线段 abcd 所受到的磁场的作用力的合力( )第 2 题图和 cd A．方向沿纸面向上，大小为(＋1)ILB B．方向沿纸面向上，大小为(－1)ILB C．方向沿纸面向下，大小为(＋1)ILB D．方向沿纸面向下，大小为(－1)ILB3．在图所示电路中，电池均相似，当开关 S 分别置于 a、b 两处时，导线 MM′与 NN′之间的安培力的大小分别为 fa、 fb，可判断这两段导线( )第 3 题图 A．互相吸引， fa＞fb B．互相排斥， fa＞fb C．互相吸引， fa＜fb D．互相排斥， fa＜fb4．如图所示，两个完全相似的闭合导线环挂在光滑绝缘的水平横杆上，当导线环中通有同向电流时(如图所示)，两导线环的运动状况是( )第 4 题图 A．互相吸引，电流大的环其加速度也大 B．互相排斥，电流小的环其加速度较大 C．互相吸引，两环加速度大小相似 D．互相排斥，两环加速度大小相似5．(江苏模拟)如图所示，长直导线与矩形导线框固定在同一平面内，直导线中通有图示方向电流．当电流逐渐减弱时，下列说法对的的是( )第 5 题图 A．穿过线框的磁通量不变 B．线框中产生顺时针方向的感应电流 C．线框中产生逆时针方向的感应电流 D．线框所受安培力的合力向左6．一条形磁铁放在水平桌面上，它的上方靠 S 极一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，在通电的一瞬间也许产生的状况是( )第 6 题图 A．磁铁对桌面的压力减小 B．磁铁对桌面的压力增大 C．磁铁受到向右的摩擦力 D．磁铁受到向左的摩擦力7．如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为 T1，目前磁铁上方中心偏左位置固定一导体棒，当导体棒中通以方向如图所示电流后，台秤读数为 T2，则如下说法对的的是( )第 7 题图 A．弹簧长度将变长 B．弹簧长度将变短 C．T1>T2 D．T1
