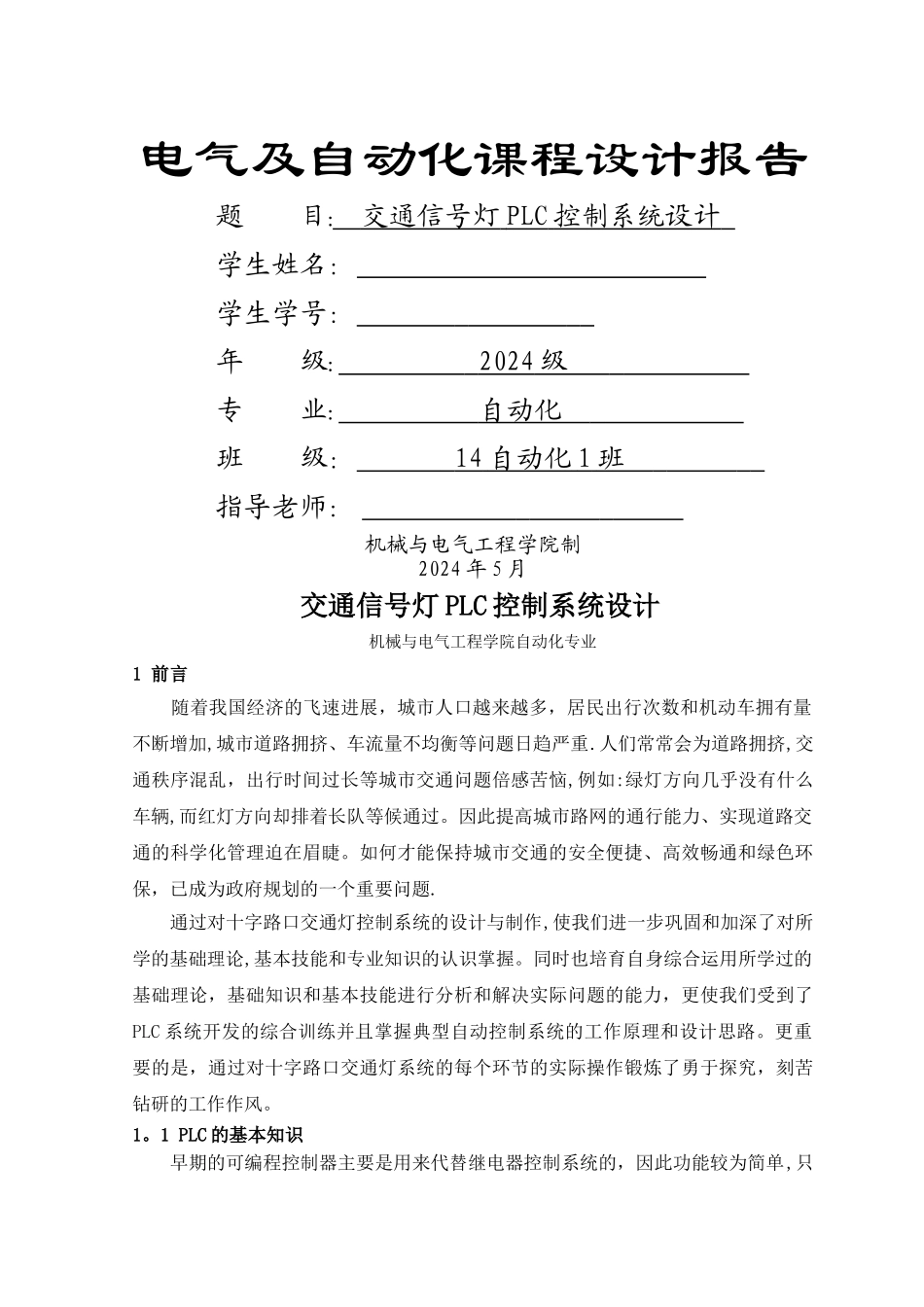

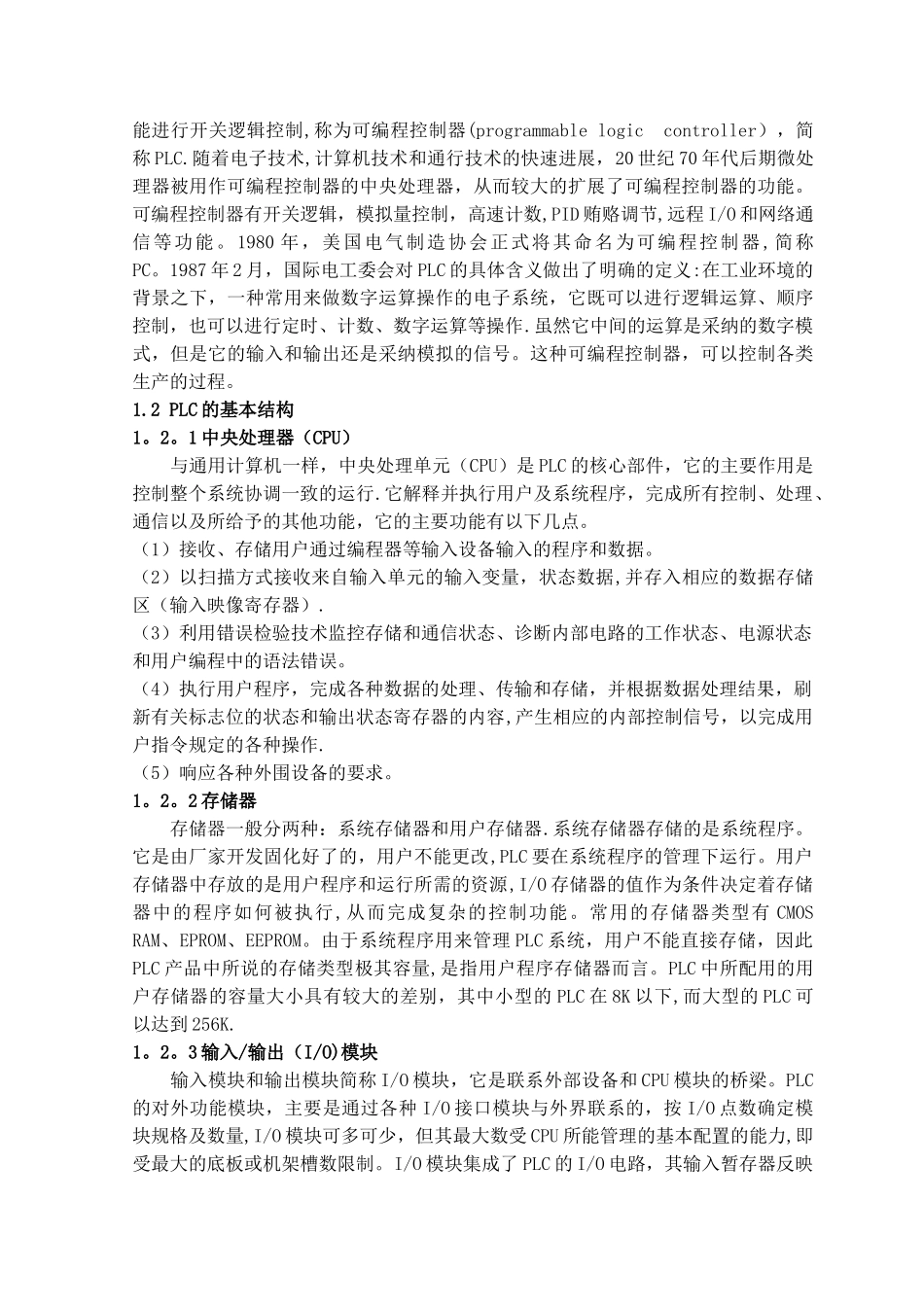

电气及自动化课程设计报告题 目: 交通信号灯 PLC 控制系统设计 学生姓名： 学生学号： 年 级: 2024 级 专 业: 自动化 班 级： 14 自动化 1 班 指导老师： 机械与电气工程学院制2024 年 5 月 交通信号灯 PLC 控制系统设计机械与电气工程学院自动化专业1 前言 随着我国经济的飞速进展，城市人口越来越多，居民出行次数和机动车拥有量不断增加,城市道路拥挤、车流量不均衡等问题日趋严重.人们常常会为道路拥挤,交通秩序混乱，出行时间过长等城市交通问题倍感苦恼,例如:绿灯方向几乎没有什么车辆,而红灯方向却排着长队等候通过。因此提高城市路网的通行能力、实现道路交通的科学化管理迫在眉睫。如何才能保持城市交通的安全便捷、高效畅通和绿色环保，已成为政府规划的一个重要问题. 通过对十字路口交通灯控制系统的设计与制作,使我们进一步巩固和加深了对所学的基础理论,基本技能和专业知识的认识掌握。同时也培育自身综合运用所学过的基础理论，基础知识和基本技能进行分析和解决实际问题的能力，更使我们受到了PLC 系统开发的综合训练并且掌握典型自动控制系统的工作原理和设计思路。更重要的是，通过对十字路口交通灯系统的每个环节的实际操作锻炼了勇于探究，刻苦钻研的工作作风。1。1 PLC 的基本知识 早期的可编程控制器主要是用来代替继电器控制系统的，因此功能较为简单,只能进行开关逻辑控制,称为可编程控制器(programmable logic controller），简称 PLC.随着电子技术,计算机技术和通行技术的快速进展，20 世纪 70 年代后期微处理器被用作可编程控制器的中央处理器，从而较大的扩展了可编程控制器的功能。可编程控制器有开关逻辑，模拟量控制，高速计数,PID 贿赂调节,远程 I/O 和网络通信等功能。1980 年，美国电气制造协会正式将其命名为可编程控制器 ,简称PC。1987 年 2 月，国际电工委会对 PLC 的具体含义做出了明确的定义:在工业环境的背景之下，一种常用来做数字运算操作的电子系统，它既可以进行逻辑运算、顺序控制，也可以进行定时、计数、数字运算等操作.虽然它中间的运算是采纳的数字模式，但是它的输入和输出还是采纳模拟的信号。这种可编程控制器，可以控制各类生产的过程。1.2 PLC 的基本结构1。2。1 中央处理器（CPU） 与通用计算机一样，中央处理单元（CPU）是 PLC 的核心部件，它的主要作用是控制整个系统协调一致的运行.它解释并执行用户及系统程序，完成所有控制...
