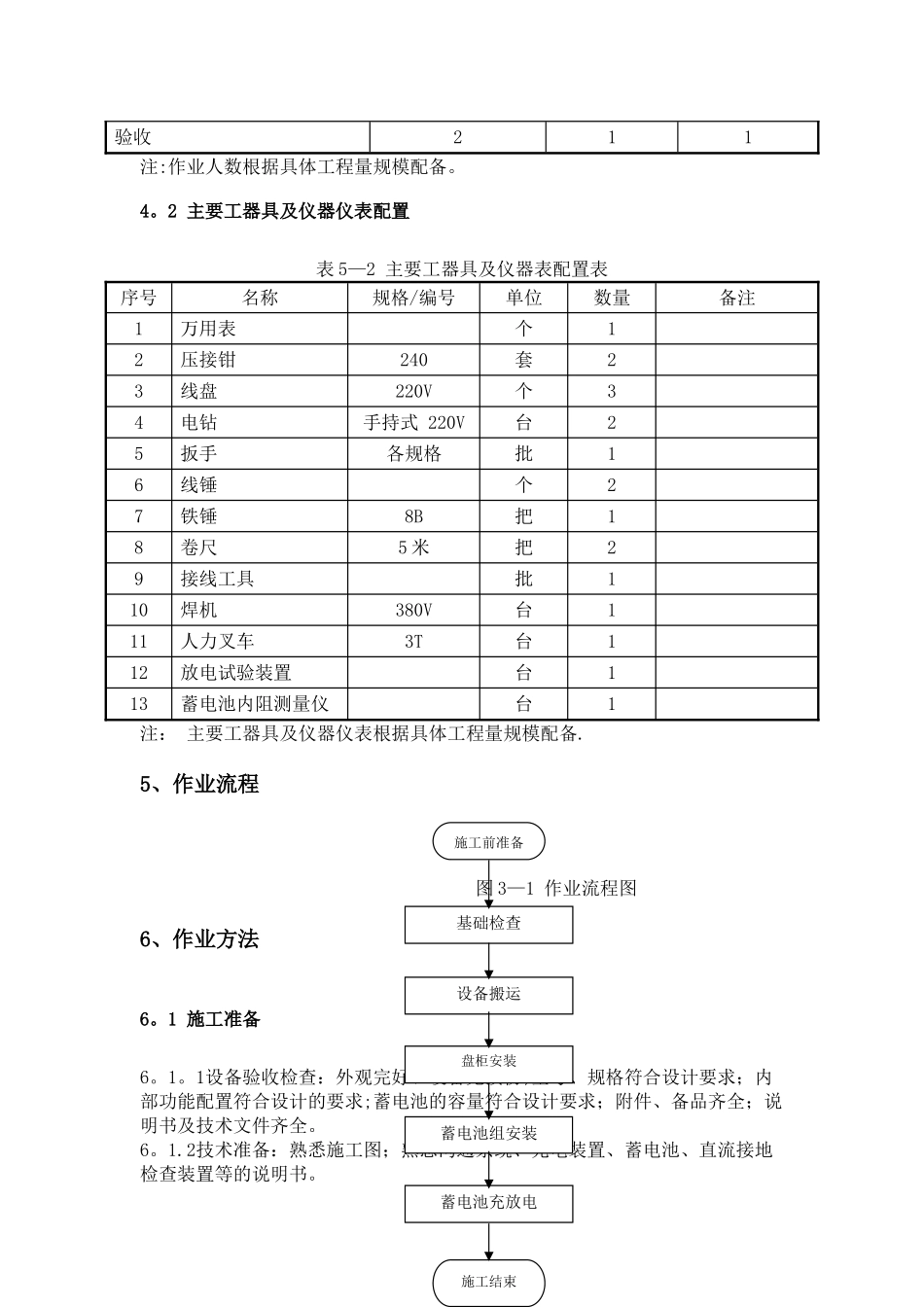

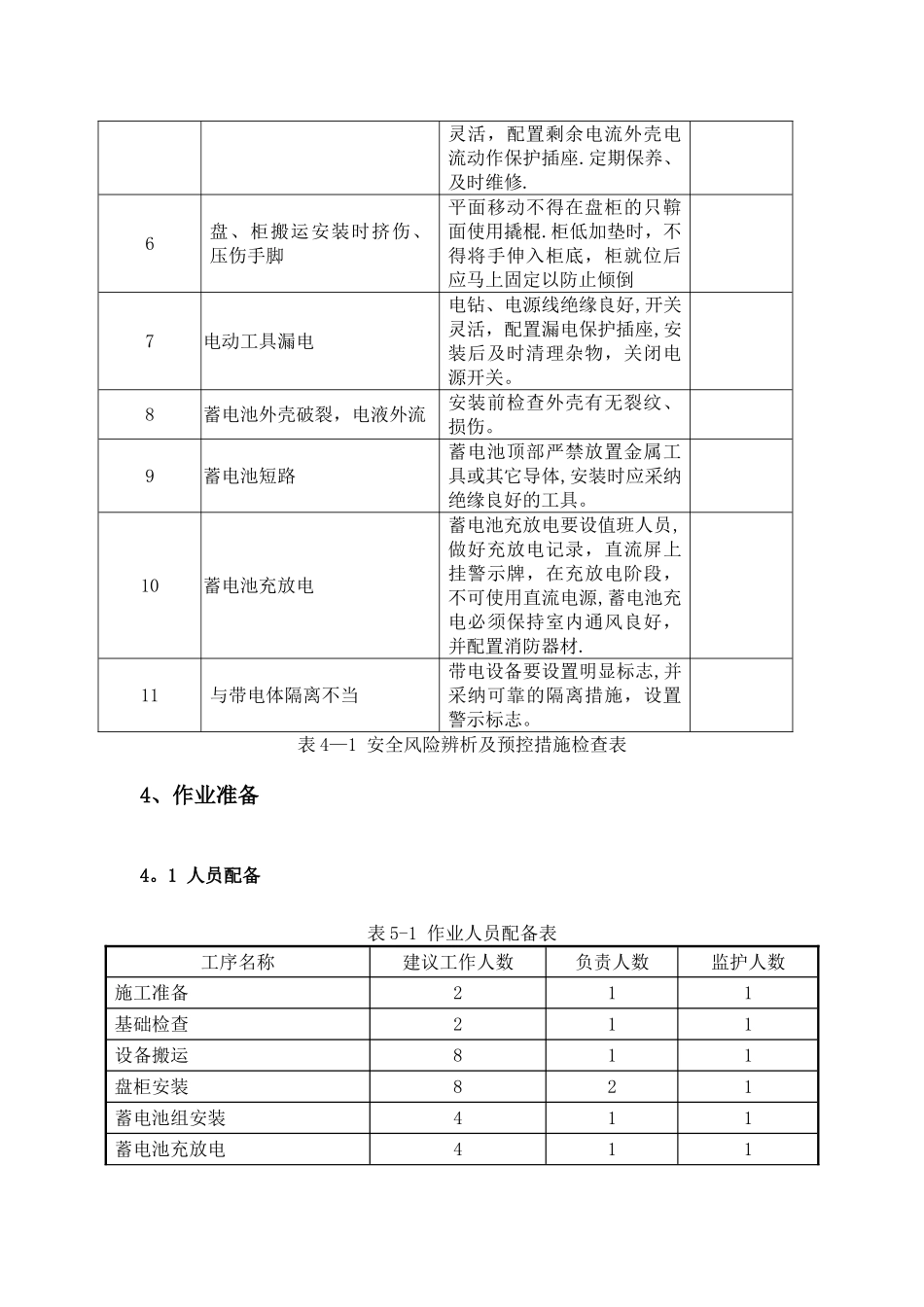

交直流系统安装施工方案1、 编写依据序号标准及法律规范名称1GB50150-2024《电气装置安装工程 电气设备交接试验标准》2GB50171—1992《电气装置安装工程盘、柜及二次线回路施工及验收法律规范》3DL5009。3—1997《电力建设安全工作规程》(变电所部分）4DL5009.3—1997〈电力建设安全工作规程（变电所部分）〉5Q/CSG10001-2024《变电站安健环设施标准》6Q/CSG 1 0007—2024《电力设备预防性试验规程》7Q/CSG 10017。2—2024《110kV～500kV 送变电工程质量检验及评定标准》 8Q/CSG11105。2-2024《南方电网工程施工工艺控制法律规范》9《中国南方电网公司十项重点反事故措施》2、工程概况3、工作前安全风险辨析及控制措施表3、工作前安全风险辨析及控制措施表序号安 全 风 险预 控 措 施检查结果1施工前未进行安全技术交底施工前对施工人员进行安全技术交底2施工人员违规操作岗前培训，现场悬挂操作法律规范,施工人员按章操作3特种人员未持证上岗作业前检查特种作业人员上岗证件4设备倾倒稳盘必须配备足够施工人员,并由专人指挥，以防倾倒伤人。5电动工具漏电外壳电源线绝缘良好,开关灵活，配置剩余电流外壳电流动作保护插座.定期保养、及时维修.6盘、柜搬运安装时挤伤、压伤手脚平面移动不得在盘柜的只鞥面使用撬棍.柜低加垫时，不得将手伸入柜底，柜就位后应马上固定以防止倾倒7电动工具漏电电钻、电源线绝缘良好,开关灵活，配置漏电保护插座,安装后及时清理杂物，关闭电源开关。8蓄电池外壳破裂，电液外流安装前检查外壳有无裂纹、损伤。 9蓄电池短路蓄电池顶部严禁放置金属工具或其它导体,安装时应采纳绝缘良好的工具。10蓄电池充放电蓄电池充放电要设值班人员,做好充放电记录，直流屏上挂警示牌，在充放电阶段，不可使用直流电源,蓄电池充电必须保持室内通风良好，并配置消防器材.11与带电体隔离不当带电设备要设置明显标志,并采纳可靠的隔离措施，设置警示标志。表 4—1 安全风险辨析及预控措施检查表4、作业准备4。1 人员配备表 5-1 作业人员配备表工序名称建议工作人数负责人数监护人数施工准备211基础检查211设备搬运811盘柜安装821蓄电池组安装411蓄电池充放电411验收211注:作业人数根据具体工程量规模配备。4。2 主要工器具及仪器仪表配置表 5—2 主要工器具及仪器表配置表序号名称规格/编号单位数量备注1万用表个12压接钳240套23线盘220V个34电钻手持式 220V台25扳手各规格批16线锤个27铁锤8B把18卷尺5 米把29接...
