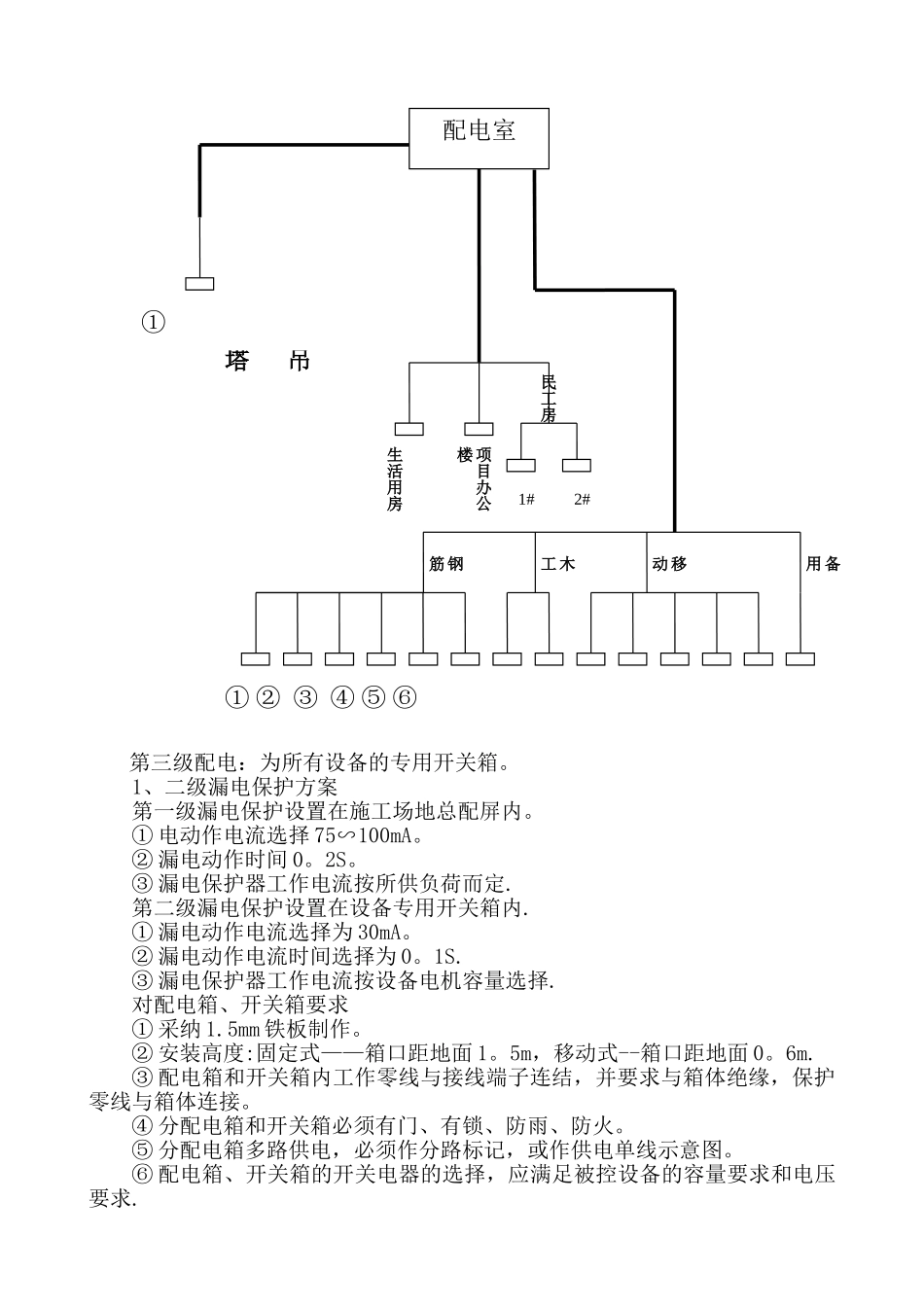

工程机械配套美孚润滑油分装中心工程 （临时用电工程)施工组织设计编制人： 审核人： 审批人： 湖南螺丝建筑有限公司 2024 年 4 月 2 日目录1. 编制依据2、分支干线线路布置3、只要技术措施及参数4、施工用电线路布置5、主要设备参数6、负荷计算及导线截面选择7、安全用电技术措施8、安全用电组织措施9、电工及用电人员10、接地与防雷11、电气防火措施一、编制说明(一）、本工程采纳 TN—S 供电系统（即三相五线制系统),工作零线（N)和专用保护零线（PE）分开放置。由于建设方提供的是 TN—C（三相四线制）系统电源，应将 TN—C 系统转变为施工现场的 TN—S 系统.将进户线的零线（PEN)在施工现场配电房处作重复接地，由此重复接地处分置 PE 线和 N 线,如下图示: 总配电屏 L1 L1 L2 L2 L3 L3 L4 L4PEN N PE（二)、施工现场主干线和分支干线均采纳电缆输电形式。二、分支干线线路布置 路由配电房沿建筑物北向围墙至东北角办公区,该路采纳电缆输电为主,分： ①、②、③号塔吊② 路由配电房沿建筑物北向围墙至东北角办公区，该路采纳电缆输电为主,分： ④、 ⑤ 、⑥ 、⑦号塔吊③ 路由配电房沿建筑物北向围墙至东北角办公区，该路采纳电缆输电为主,分（1)厨房，生活用房、（2）项目办公楼、（3)民工房.④ 路由配电房沿建筑物北向围墙至东北角办公区.该路采纳以电缆输电为主，分（1）钢筋车间、（2）木工车间、（3）移动电源、(4）备用. 三、主要技术措施及参数1、三级配电第一级配电设置在施工现场的配电房内，安装一块总配电屏，分四路供,如下图： 保险熔断式隔离开关 ① 路 ②路 ③路 ④路第二级配电：在钢筋、五金、木作、物料提升机、门吊和其它须相对集中供电处设置各分配电箱，分配电箱设置如下系统图所示. 第三级配电：为所有设备的专用开关箱。1、二级漏电保护方案第一级漏电保护设置在施工场地总配屏内。① 电动作电流选择 75∽100mA。② 漏电动作时间 0。2S。③ 漏电保护器工作电流按所供负荷而定.第二级漏电保护设置在设备专用开关箱内.① 漏电动作电流选择为 30mA。② 漏电动作电流时间选择为 0。1S.③ 漏电保护器工作电流按设备电机容量选择.对配电箱、开关箱要求① 采纳 1.5mm 铁板制作。② 安装高度:固定式——箱口距地面 1。5m，移动式--箱口距地面 0。6m.③ 配电箱和开关箱内工作零线与接线端子连结，并要求与箱体绝缘，保护零线与箱体连接。④ 分配电箱和开关...
