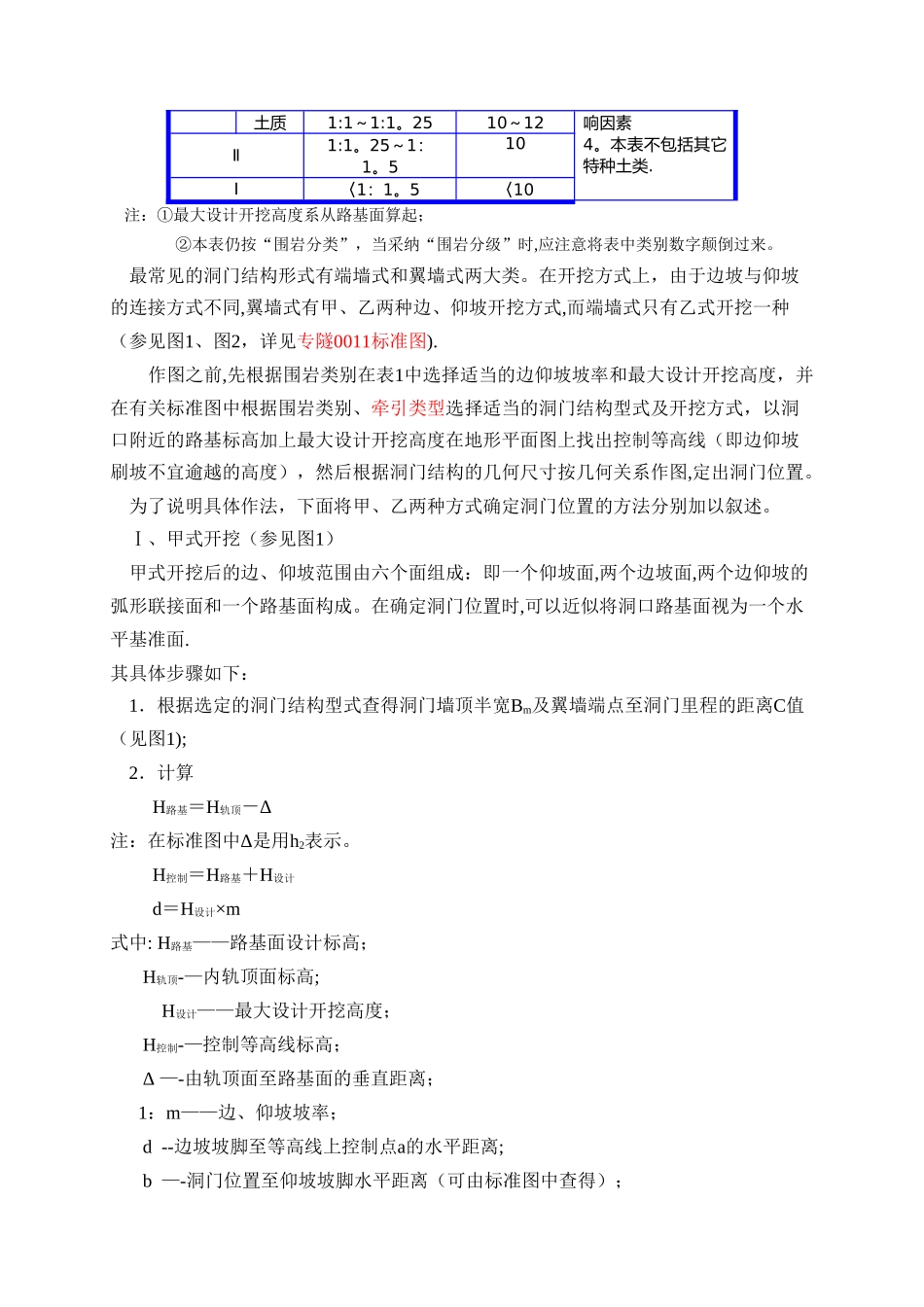

铁路山岭隧道课程设计指示书 . 隧道教研室。 （注:可供公路隧道设计者参考，基本方法一样。) 一、原始资料 （一） 地质及水文地质条件 沙口坳隧道穿越地段岩层为石灰岩，地下水不发育。其地貌为一丘陵区，海拔约为150米.（详细地质资料示于隧道地质纵断面图中）. (二) 线路条件 本隧道系Ⅰ级干线改造工程，单线电力（或非电力）牵引，远期最高行车速度为160公里/小时，外轨最大超高值为15厘米，线路上部构造为次重型，碎石道床，内轨顶面标高与路基面标高之间的高差为Δ=70厘米，线路坡度及平、纵面见附图，洞门外路堑底宽度约为11米,洞口附近内轨顶面标高： 进口：52。00米 出口：50。00米 (三） 施工条件 具有一般常用的施工机具及设备， 交通方便， 原材料供应正常， 工期不受控制。附：(1） 1：500的洞口附近地形平面图二张； （2） 隧道地质纵断面图（附有纵断面总布置图）一张. 二、设计任务及要求 （一） 确定隧道进、出口洞门位置,定出隧道长度； （二） 在1：500的地形平面图上绘制隧道进口、出口边坡及仰坡开挖线； （三） 确定洞身支护结构类型及相应长度，并绘制Ⅳ类围岩地段复合式衬砌横断面图一张（比例1：50)； （四) 布置避车洞位置； （五） 按所给定的地质资料及技术条件选择适当的施工方法,并绘制施工方案横断面分块图及纵断面工序展开图； （六） 将设计选定的有关数据分别填入隧道纵断面总布置图的相应栏中，并写出设计说明书一份. 三、应完成的设计文件 所有的图纸均应按工程制图要求绘制，应有图框和图标。最后交出设计文件及图纸如下： （一) 标明了洞门位置及边、仰坡开挖线的1:500洞口附近地形平面图两张，图名为“沙口坳隧道进口洞门位置布置图”和“沙口坳隧道出口洞门位置布置图”；（二） 参照标准图绘制的1：50衬砌横断面图一张，图名为“Ⅳ类围岩衬砌结构图"；（三） 隧道纵断面总布置图一张，图名为“沙口坳隧道纵断面布置图"；（四） 设计说明书一份，主要内容有：1.原始资料①地质及水文地质条件；②线路条件；③施工条件等。2．设计任务及要求3.设计步骤①确定洞口位置及绘制边仰坡开挖线的过程 应列出有关参数如b、c、d等值的计算，详细表述清楚各开挖面的开挖过程；②洞门及洞身支护结构的选择,标明各分段里程、不同加宽的里程;③大小避车洞的布置；④施工方案比选:包括施工方法的横断面分块图及纵断面工序展开图。 四、设计步骤（一） 隧道洞门位置的确定洞门...
