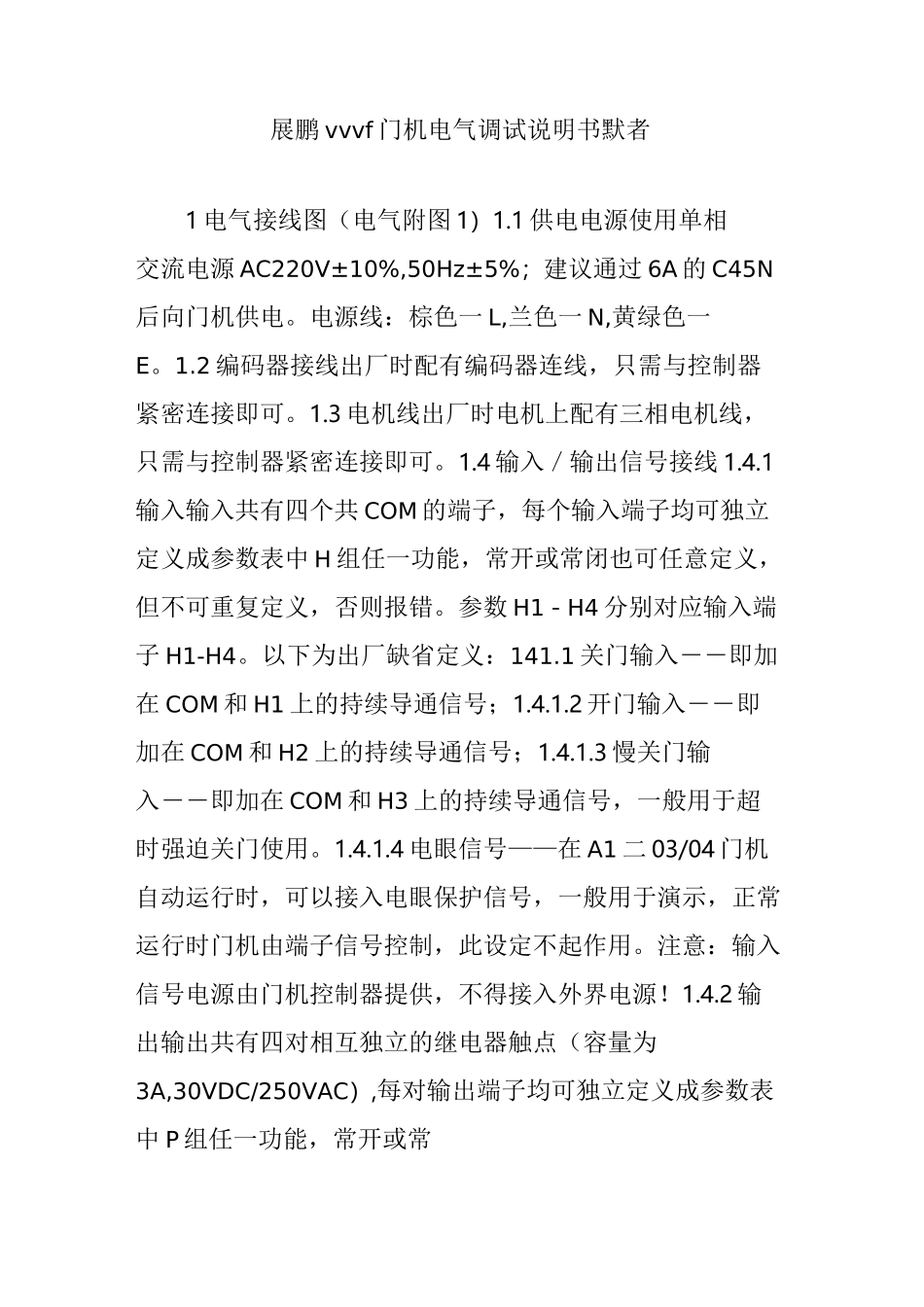

展鹏 vvvf 门机电气调试说明书默者1 电气接线图（电气附图 1）1.1 供电电源使用单相交流电源 AC220V±10%,50Hz±5%；建议通过 6A 的 C45N后向门机供电。电源线：棕色一 L,兰色一 N,黄绿色一E。1.2 编码器接线出厂时配有编码器连线，只需与控制器紧密连接即可。1.3 电机线出厂时电机上配有三相电机线，只需与控制器紧密连接即可。1.4 输入／输出信号接线 1.4.1输入输入共有四个共 COM 的端子，每个输入端子均可独立定义成参数表中 H 组任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。参数 H1－H4 分别对应输入端子 H1-H4。以下为出厂缺省定义：141.1 关门输入――即加在 COM 和 H1 上的持续导通信号；1.4.1.2 开门输入――即加在 COM 和 H2 上的持续导通信号；1.4.1.3 慢关门输入――即加在 COM 和 H3 上的持续导通信号，一般用于超时强迫关门使用。1.4.1.4 电眼信号——在 A1 二 03/04 门机自动运行时，可以接入电眼保护信号，一般用于演示，正常运行时门机由端子信号控制，此设定不起作用。注意：输入信号电源由门机控制器提供，不得接入外界电源！1.4.2 输出输出共有四对相互独立的继电器触点（容量为3A,30VDC/250VAC）,每对输出端子均可独立定义成参数表中 P 组任一功能，常开或常闭也可任意定义。参数 P1－P4 分别对应输出端子对 C1－P1 到 C4-P4。以下为出厂缺省定义：1.4.2.1 关门到位信号――关门到位时 C1 与 P1 导通；1.4.2.2 开门到位信号――开门到位时 C2 与 P2 导通；1.4.2.3 门障碍信号――开关门遇障碍时 C3 与 P3 导通；1.4.2.4 系统故障信号――有系统内部故障时 C4 与 P4 导通。1.4.2.5 关门到位提前输出信号――在关门最后剩下 50mm 时输出该信号，一般用于屏蔽此位置过后的安全触板动作信号。1.5 传动方式对应不同的开门宽度，门机采用不同的传动方式。门机变频器的 A7 参数需根据传动方式和开门宽度的大小作相应调整，具体如下：1.6.1 直接传动方式 A7=001.6.2一级减速多楔带传动方式 1500-2400mmA7=031.6.3 一级减速多楔带传动方式 2500-3000mmA7=011.6.4 一级减速多楔带传动方式且开门宽度小于1500mmA7=041.6.5 一级减速同步带传动方式2500-3000mmA7=061.6.6 重载高速梯 A7=072 面板说明2.1 双位七段码显示 2.1.1 正常工作状态下显示门位置的脉冲位置脉冲用双位十进制显示：门完全闭合位置（门刀已完全放开）显...
