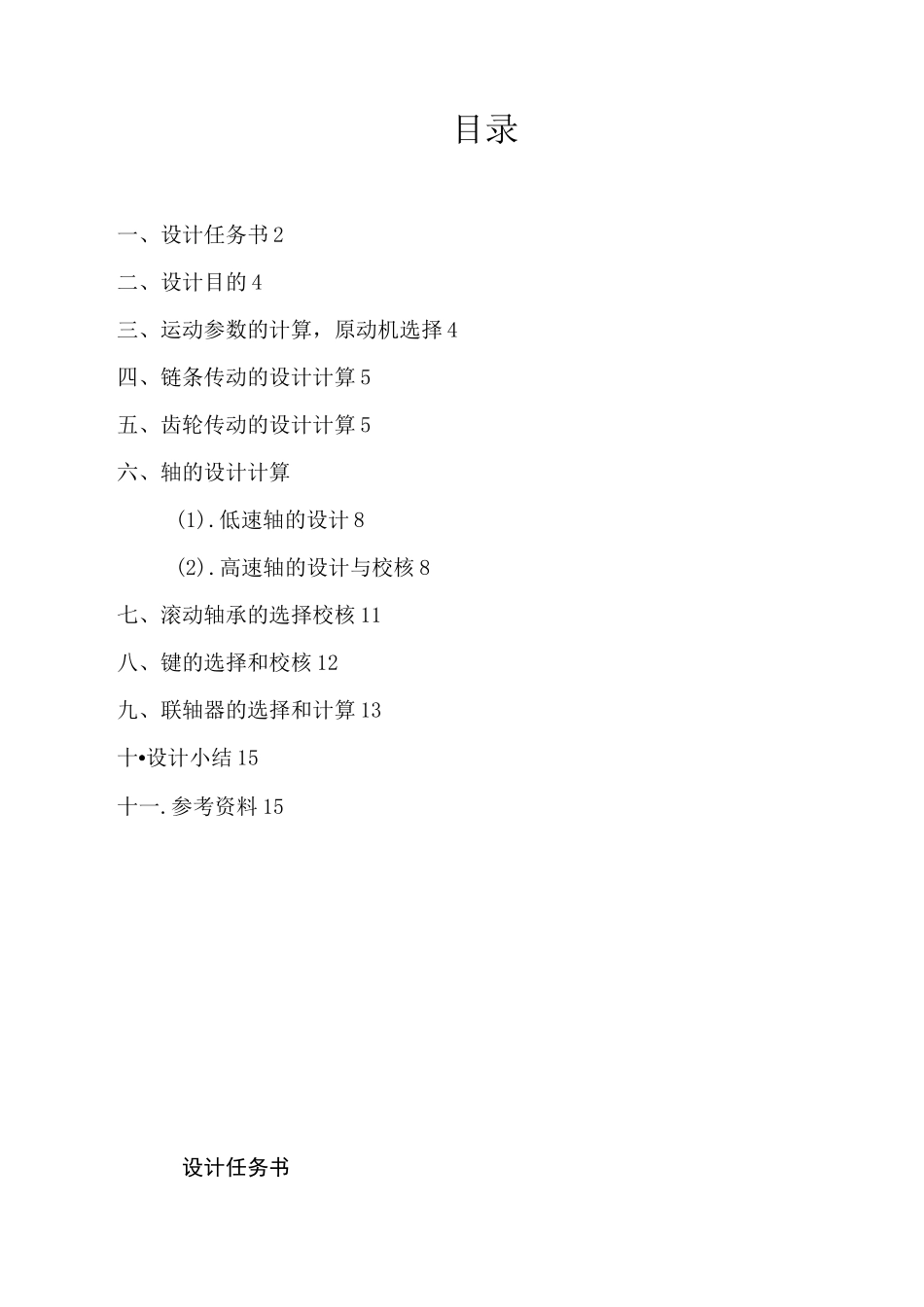

湖南农业大学东方科技学院课程设计说明书课程名称：机械设计基础课程设计题目名称：班级：2010 级汽车服务工程专业 2 班姓名：学号：指导教师：高英武老师评定成绩：教师评语：指导老师签名：20目录一、设计任务书 2二、设计目的 4三、运动参数的计算，原动机选择 4四、链条传动的设计计算 5五、齿轮传动的设计计算 5六、轴的设计计算(1).低速轴的设计 8(2).高速轴的设计与校核 8七、滚动轴承的选择校核 11八、键的选择和校核 12九、联轴器的选择和计算 13十•设计小结 15十一.参考资料 15设计任务书1•设计题目：带式运输机的齿轮减速器2-传动装置简图1.电动机 2•联轴器 3•单级斜齿圆柱论减速器 4•链传动 5•驱动滚轮 6•运动带3. 工作条件1）使用期限 10 年，二班制（每年按 300 天计算）；2）载荷有轻微冲击；3）运输物品，货物；4）传动不可逆.4. 原始条件1）工作机输入功率 3.5KW;2）工作机输入转速 160r/min.二•设计目的（1）培养理论联系实际的设计思想，分析和解决机械设计、选型和校核计算等方面的知识。4（2）培养学生对机械设计的技能以及独立分析问题、解决问题能力。树立正确的设计思想，重点掌握典型齿轮减速器的工作原理和动力计算特点，为今后的实际工作奠定基础。（3）进行设计基本技能的训练，例如查阅设计资料（手册、标准和规范等）、计算、运用以及使用经验数据、进行经验估算和处理数据的能力。进一步培养学生的 CAD 制图能力和编写设计说明书等基本技能。完成作为工程技术人员在机械设计方面所必备的设计能力的训练。三、运动参数的计算，原动机选择一、电动机的选择 1．运动参数的计算，电动机的选择。（1）查表可得各传动机构的传动效率如下表：效率齿轮键联轴器轴承卷筒0.970.960.990.990.96所以由上表计算出机构的总的传动效率=0.992X0.99X0.97X0.96X0.97X0.96=0.84总计算电动机功率P=3.5/0.84=4.17（kw）（2）选择电动机a）根据电机转速、电机所需的工作功率 Pd 考虑到传动装置尺寸、重量传动比与价格等因素，根据机械设计手册 167 页表 12-1 查得电动机型号为 Y132S1-2,额定功率为5.5KW,满载转速为 2900r/min.b）分析电动机选择：同一功率的电动机通常有几种同步转速可供选用，同步转速高的电动机,级数越少,成本越低,所以应尽量选用同步转速高的电动机.2. 传动比的分配总传动比：i 总=口电动/n 筒=2900/160=18.125i 总二 i 齿 Xi 链［i 链（2-7）<1 齿（4-6）...
