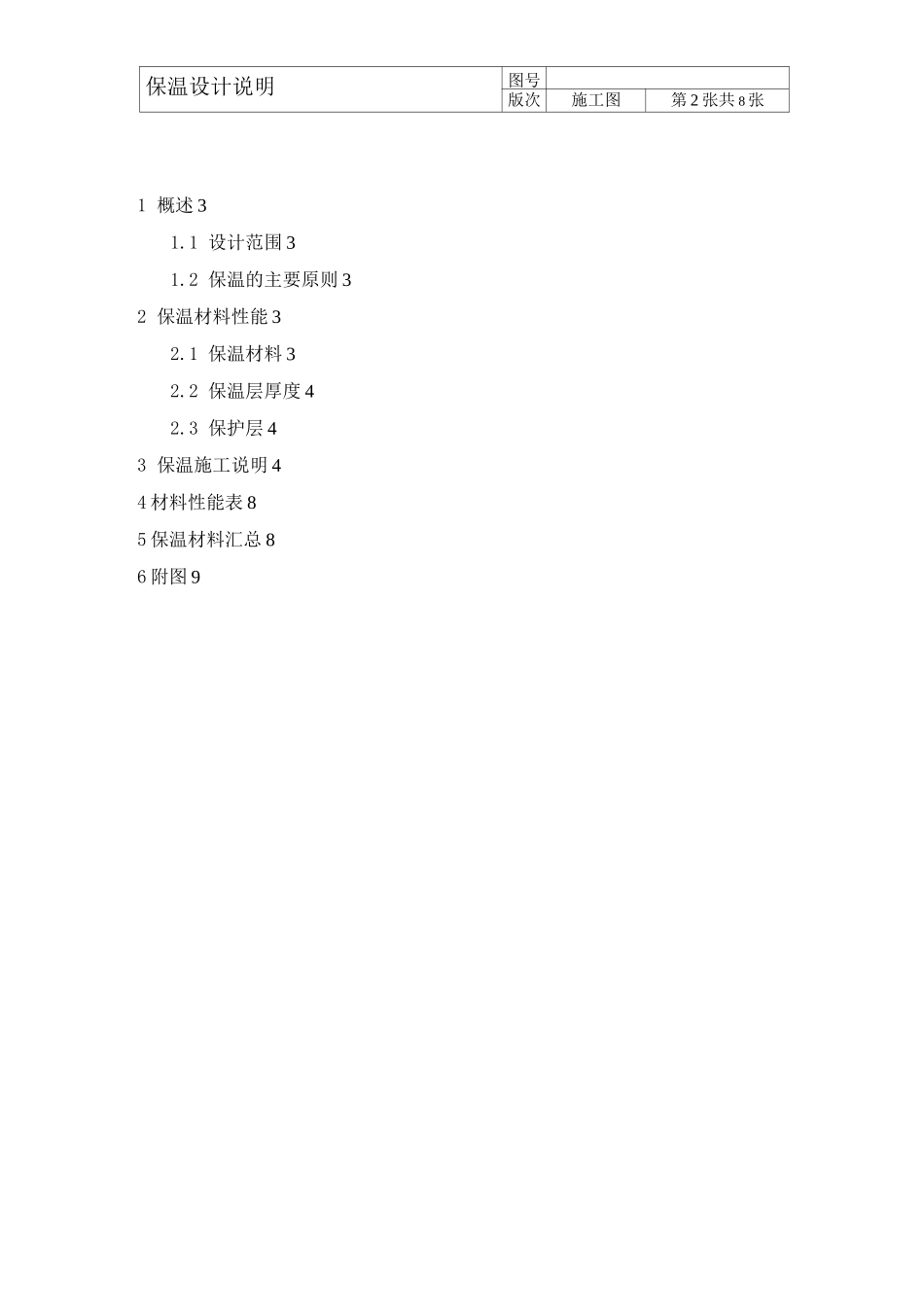

保温设计说明图号版次施工图第 2 张共 8 张1 概述 31.1 设计范围 31.2 保温的主要原则 32 保温材料性能 32.1 保温材料 32.2 保温层厚度 42.3 保护层 43 保温施工说明 44 材料性能表 85 保温材料汇总 86 附图 9保温设计说明图号版次施工图第 3 张共 8 张1 概述1.1 设计范围本卷册设计范围为青岛海湾集团工业固废综合利用项目 SNCR+SCR 脱硝系统。其中包括脱硝 SCR 区内的工艺专业所属的部分管道及支吊架、设备及其附属设备、公用设施等的保温设计。本卷册不包括其它专业的保温设计。本项目保温的材料、设计及施工应满足《火力发电厂保温油漆设计规程》(DL/T5027-2007)中相关规定的要求。1.2 保温的主要原则1.2.1 凡外表面温度高于 50°C 且需要减少散热损失的管道、附件及设备，予以保温。1.2.2 要求防凝露、防冻或延迟介质冻结的管道、附件及设备，予以保温。1.2.3 保温后保护层外表面温度在环境温度不高于 27C 时不超过 50C；当环境温度咼于 27C，可比环境温度咼 25Co1.2.4 管口、法兰和阀门，包括放空及排净阀的隔热厚度与所在管线相同，保温材料使用硅酸铝纤维毡，阀门的阀盖和填料压盖也应隔热。除了压盖热圈应留出可调节部分外，球阀和旋塞阀的隔热不能覆盖止动器和销，无论是阀门本身的隔热还是邻近管道和附件的隔热层均不能限制阀门的正常操作。2 保温材料性能2.1 保温材料本工程管道、设备保温设计及施工要求遵循“火力发电厂保温油漆设计规程”(DL/T5072-2007)。设备、管道，保温材料均采用硅酸铝材质，保温主材料为硅酸铝纤维。当应用在奥氏体不锈钢表面时，保温材料的氯离子含量不应大于 25ppm，或应符合 GB50185 有关规定。保温材料都必须经过有关部门认可并通过质量检验的正规生产厂家供货，到达现场的成品须有生产厂的质保书。图号保温设计说明版次施工图第 4 张共 8 张各种保温材料的使用部位详见保温附表。所有保温材料都必须经过有关部门认可并通过质量检验的正规生产厂家供货，到达现场的成品须有生产厂的质保书。2.2 保温层厚度保温层厚度规定如下：烟道、反应器保温厚度为 200mm；氨区氨缓冲罐，保温厚度 100mm；氨气管道，厚度为 50mm；氨区加热蒸汽以及疏水管道的保温主材为硅酸铝，蒸汽管道保温厚度为 100mm，疏水管道保温厚道为 50mm。2.3 保护层SCR 本体的外护板采用 0.75mm 厚的铝合金梯形波纹金属板，烟道外护板采用0.75mm 厚的铝合金梯形波纹金...
