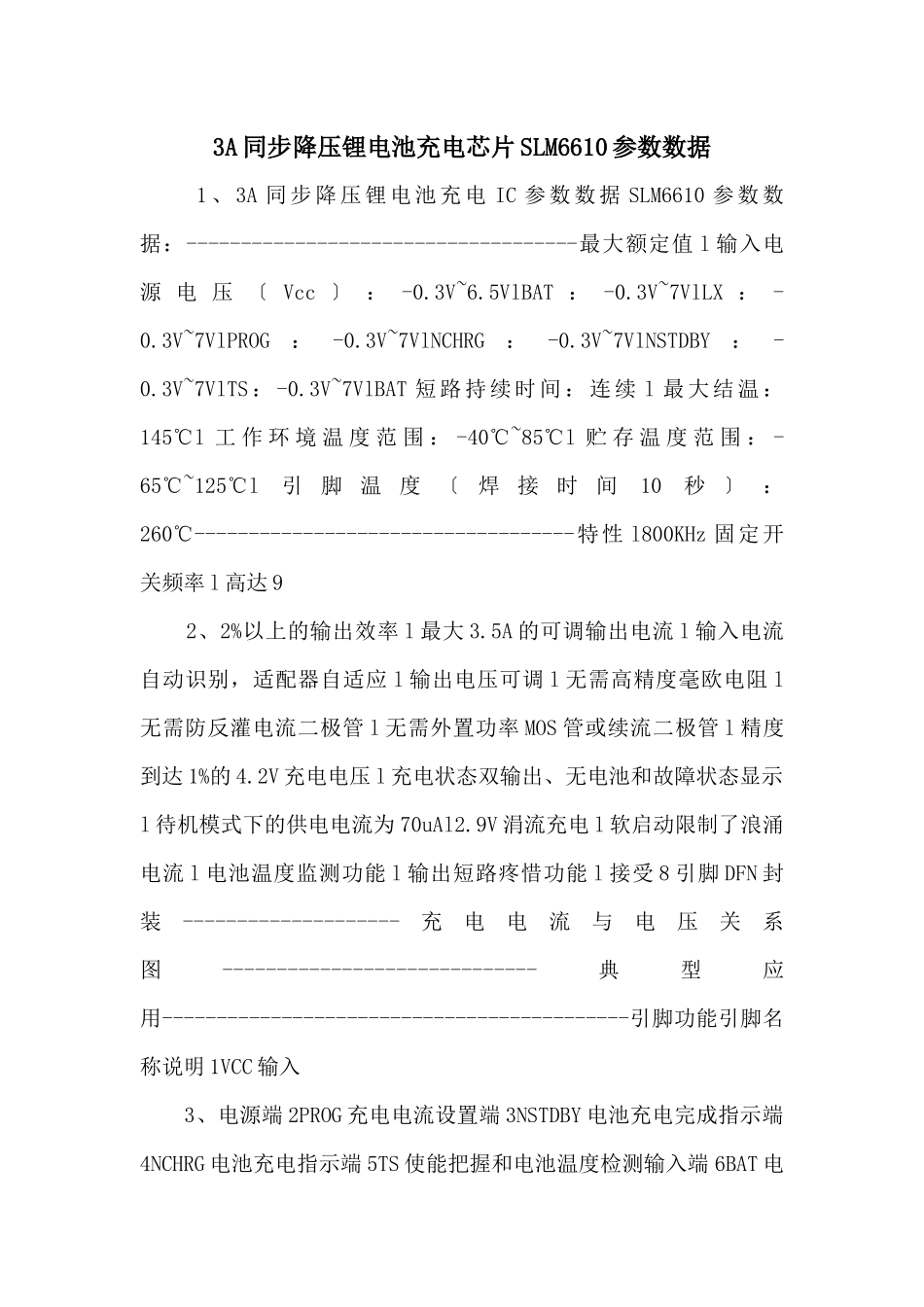

3A 同步降压锂电池充电芯片 SLM6610 参数数据 1 、 3A 同步降压锂电池充电 IC 参数数据 SLM6610 参数数据：------------------------------------最大额定值 l 输入电源 电 压 〔 Vcc 〕 ： -0.3V~6.5VlBAT ： -0.3V~7VlLX ： -0.3V~7VlPROG：-0.3V~7VlNCHRG：-0.3V~7VlNSTDBY：-0.3V~7VlTS： -0.3V~7VlBAT 短路持续时间：连续 l 最大结温：145℃l 工 作 环 境 温 度 范 围 ： -40℃~85℃l 贮 存 温 度 范 围 ： -65℃~125℃l引脚温度〔焊接时间10秒〕：260℃-----------------------------------特性 l800KHz 固定开关频率 l 高达 9 2、2%以上的输出效率 l 最大 3.5A 的可调输出电流 l 输入电流自动识别，适配器自适应 l 输出电压可调 l 无需高精度毫欧电阻 l无需防反灌电流二极管 l 无需外置功率 MOS 管或续流二极管 l 精度到达 1%的 4.2V 充电电压 l 充电状态双输出、无电池和故障状态显示l 待机模式下的供电电流为 70uAl2.9V 涓流充电 l 软启动限制了浪涌电流 l 电池温度监测功能 l 输出短路疼惜功能 l 接受 8 引脚 DFN 封装--------------------充电电流与电压关系图-----------------------------典型应用-------------------------------------------引脚功能引脚名称说明 1VCC 输入 3、电源端 2PROG 充电电流设置端 3NSTDBY 电池充电完成指示端4NCHRG 电池充电指示端 5TS 使能把握和电池温度检测输入端 6BAT 电池电压检测端 7GND 地 8LX 开关端符号参数条件最小值典型值最大值单位 Vcc 输入电源电压 4.056.0VIcc 输入电源电流待机模式〔充电终止〕70280uA 停机模式〔VccVBAT 或 VCCVUV〕45280uAVFLOAT 稳定输出〔浮充〕电压 RPV=1Kohm4.1584.24.242VIBATBAT 引脚电流：〔 电 流 模 式 测 试 条 件 是 VBAT=3.8V 〕 RPI=412ohm, 电 流 模 式1.82.02.2ARPI=249ohm, 电 流 模 式 2.73.03.3A 待 机 模 式 ，VBAT=4.2V1 4、2.75uA 停机模式〔VccVBAT 或 VCCVUV〕00.75uAITRIKL 涓流充电电流 VBATVTRIKL，RPI=249ohm，电流模式 600mAVTRIKL 涓流充门限电压 RPI=249ohm，VBAT 上升 2.82.93.0VVTRHYS 涓流充电迟滞电压 RPI=249ohm60100140mVVINSL 输入电压下降疼惜 4.65VVUVVCC欠压闭锁门限从 VCC 低至高 3.8544.15VVUVHYSVCC 欠压闭锁迟滞150202450mVVASDVCC-VBAT 闭 锁 ...
