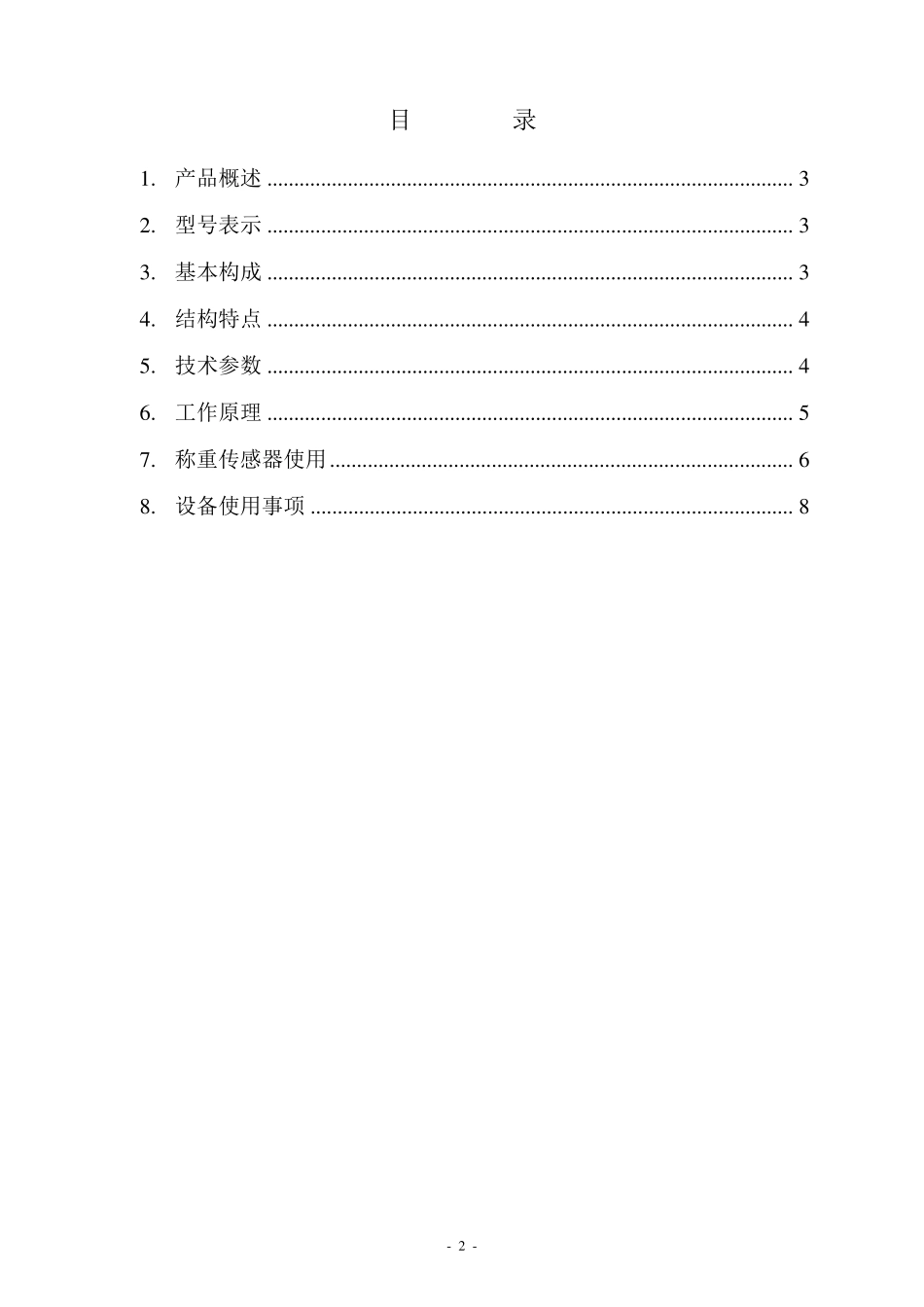

ICS型称重给料机 使用说明书 太原市振中科技有限公司 - 2 - 目 录 1 . 产品概述 .................................................................................................. 3 2 . 型号表示 .................................................................................................. 3 3 . 基本构成 .................................................................................................. 3 4 . 结构特点 .................................................................................................. 4 5 . 技术参数 .................................................................................................. 4 6 . 工作原理 .................................................................................................. 5 7 . 称重传感器使用 ...................................................................................... 6 8 . 设备使用事项 .......................................................................................... 8 - 3 - 1. 产品概述 称重给料机（俗称定量皮带给料机）是一种连续称量给料设备，用于固体物料的定量输送。能自动按照预定的程序，依据设定给料量，自动调节皮带转速，使物料流量等于设定值，以恒定的给料速率连续不断的输送散状物料，可用于需要连续给料的配料场合， 在国内外电力煤炭、冶金、矿山、建材、化工、轻工、港口等行业得到广泛应用。 2. 型号表示： 3. 基本构成 称重给料机主要有机械部分、传感器、电气仪表部分组成。 3.1. 机械部分： 机械部分由机架、传动装置、传动辊筒、称量装置、防偏纠偏装置、梨形清扫器、头部清扫器、托辊、皮带、卸料罩、料斗、底座、标定棒等组合而成。它是定量称重物料的承载及输送机构。 3.2. 传感器： 称重给料机有称重、测速两种传感器。 1、称重传感器 称重传感器将称重辊承受的负荷转换为电信号，提供给称重仪表作进一步处理。称重给料机采用本公司生产的MTB 系列称重传感器，传感器容 量规 格 、数 量根 据称重给料机结 构形式 ，称重范 围 配置。 2、测速传感器 测速传感器将物料的运 作速度 转换成脉 冲 信号，从 而控 制 称重仪表的采样 频率。称重给料机选 用光 电...
