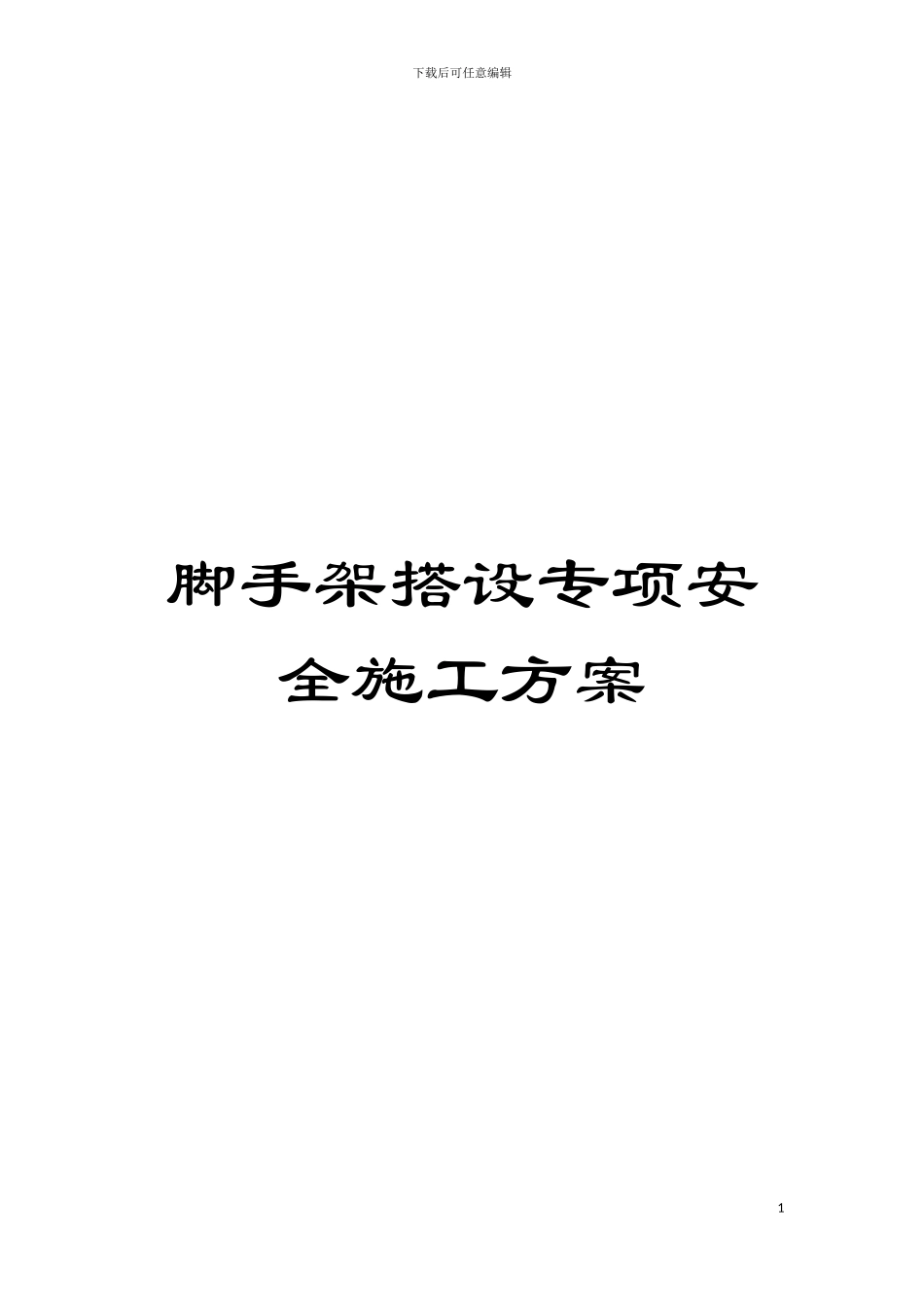

下载后可任意编辑脚手架搭设专项安全施工方案1下载后可任意编辑脚手架搭设专项安全施工方案 一、 搭设材料 1、 搭设脚手架全部采纳 ф48mm, 壁厚 3.5mm 的钢管, 悬挑型钢采纳 16#工字钢, 其质量符合现行国家标准规定。 2、 脚手架钢管的尺寸、 横向水平杆最大长度 2.2m, 其它杆最大长度为 6.5 m, 每根钢管的最大质量不小于 25KG。 3、 钢管表面平直光滑, 无裂缝、 结疤、 分层、 错位、 硬 弯 、 毛 剌 、 压 痕 和 深 的 划 痕 。 4、 钢管上严禁打孔, 钢管在便用前先涂刷防锈漆。 5、 扣件材质必须符合《钢管脚手架扣件》( GB15831) 规定。 ①新扣件具有生产许可证, 法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时, 按现行国家规定标准《钢管脚手架扣件》( GB15831) 规定抽样检测。对不合格品禁止使用。 ②旧扣件使用前, 先进行质量检查, 有裂缝、 变形的严禁 使 用 , 出 现 滑 丝 的 螺 拴 进 行 更 换 处 理 。 ③ 新 、 旧 扣 件 均 进 行 防 锈 处 理 。 6 、 脚 手 片 用 毛 竹 脚 手 片 , 无 发 霉 、 腐 蚀 。 7、 密目式安全网必须有建设主管部门认证的产品。 三、 地基与基础 1、 脚手架地基与基础的施工, 根据脚手架搭设高度, 原土或回填土必须事先进行夯实, ( 地基能承受 0.8kg/c㎡的压力) 后用 C20 砼浇筑厚度大于 10cm 硬化, 2m 平面沿杆基础周边位置, 基础和能承受上澡结构荷载。 2 、 脚 手 架 底 面 标 高 高 于 自 然 地 坪 50mm 3、 立杆基础外侧设置截面 20cm×20cm 的排水沟。 四、 脚手架设计尺寸 1 、 脚 手 架 底 步 距 为 2m, 其 余 每 步 为 1.8m 。 2 、 立 杆 纵 距 为 1.5m, 横 距 为 1.2m 。 3、 踢脚杆、 防护杆从第二步起设置分别为 0.3m 和平共处 2m, 顶排防护栏不少于二道, 高度分别为 0.9m、 1.3m。 4、 剪刀撑设置为间距为 9m( 6 跨) 一排剪刀撑。 2下载后可任意编辑 5、 连墙杆件设置为竖向每层、 水平向为四跨。 五、 纵向、 横向水平杆、 脚手板、 防护栏杆、 踢脚杆 1、 纵向水平杆设置在立杆内侧, 其长度不小于 3 跨。纵向水平杆接长采纳对接扣件连接, 交错布置, 两根相邻纵向水平接头设置相互错开不小于 500mm, 各接头中心至最近主节点的距离不大于纵距的1/3...
