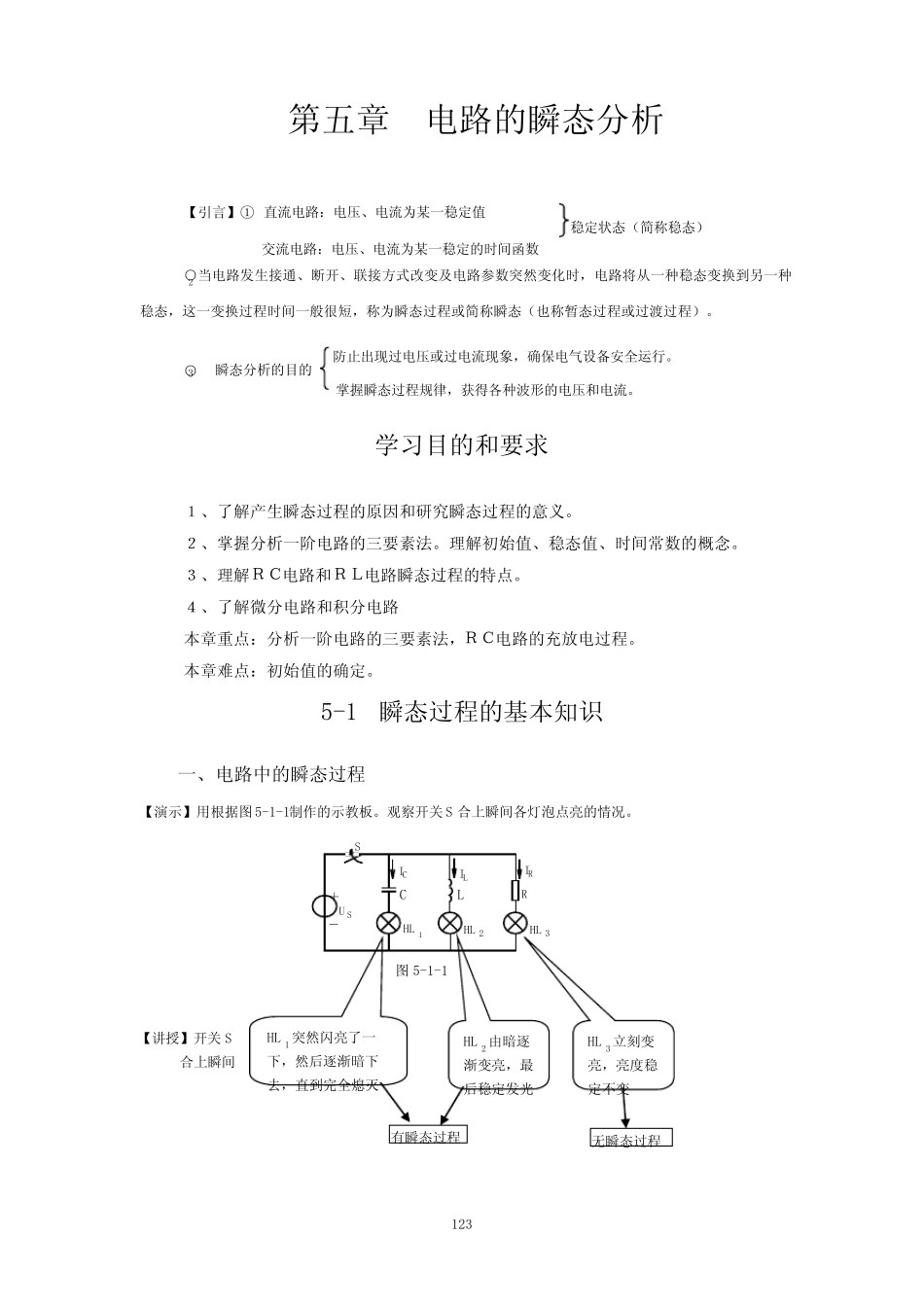

123 第 五 章 电 路 的 瞬 态 分 析 【 引 言 】 ① ○2 当 电 路 发 生 接 通 、 断 开 、 联 接 方 式 改 变 及 电 路 参 数 突 然 变 化 时 ， 电 路 将 从 一 种 稳 态 变 换 到 另 一 种稳 态 ， 这 一 变 换 过 程 时 间 一 般 很 短 ， 称 为 瞬 态 过 程 或 简 称 瞬 态 （ 也 称 暂 态 过 程 或 过 渡 过 程 ） 。 ○3 学 习 目 的 和 要 求 １ 、 了 解 产 生 瞬 态 过 程 的 原 因 和 研 究 瞬 态 过 程 的 意 义 。 ２ 、 掌 握 分 析 一 阶 电 路 的 三 要 素 法 。 理 解 初 始 值 、 稳 态 值 、 时 间 常 数 的 概 念 。 ３ 、 理 解 Ｒ Ｃ 电 路 和 Ｒ Ｌ 电 路 瞬 态 过 程 的 特 点 。 ４ 、 了 解 微 分 电 路 和 积 分 电 路 本 章 重 点 ： 分 析 一 阶 电 路 的 三 要 素 法 ， Ｒ Ｃ 电 路 的 充 放 电 过 程 。 本 章 难 点 ： 初 始 值 的 确 定 。 5-1 瞬 态 过 程 的 基 本 知 识 一 、 电 路 中 的 瞬 态 过 程 【 演 示 】 用 根 据 图 5-1-1制 作 的 示 教 板 。 观 察 开 关 S 合 上 瞬 间 各灯泡点 亮的 情况。 有瞬 态 过 程 无瞬 态 过 程 HL 1 突 然 闪亮了 一下， 然 后逐渐暗下去， 直到 完全熄灭 HL 2 由暗逐渐变 亮， 最后稳 定 发 光 HL 3 立刻变亮， 亮度稳定 不变 图 5-1-1 HL 3 HL 2 HL 1 S IC IL IR C L R U S － ＋ 稳 定 状态 （ 简 称 稳 态 ） 瞬 态 分 析 的 目 的 交流电 路 ： 电 压 、 电 流为 某 一 稳 定 的 时 间 函 数 直流电 路 ： 电 压 、 电 流为 某 一 稳 定 值 掌 握 瞬 态 过 程 规 律 ， 获 得 各种 波 形 的 电 压 和 电 流。 防 止 出 现 过 电 压 或 过 电 流现 象 ， 确 保 电 气 设 备 安 全运 行 。 【 讲 授 】 开 关 S 合 上 瞬 间 124 二 、 换 路 定 律 【 讲 授 】 ① 换 路 定 律 是 表 述 换 路 时 电 容 电 压 和 电 感 电 流 的 变 化 规 律 的 ， 即 ...
