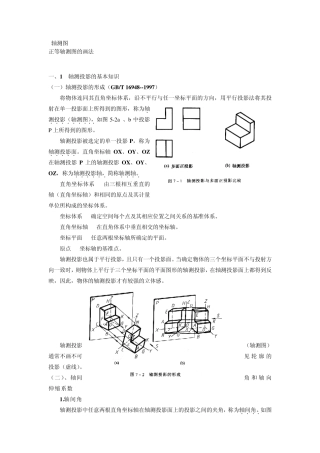

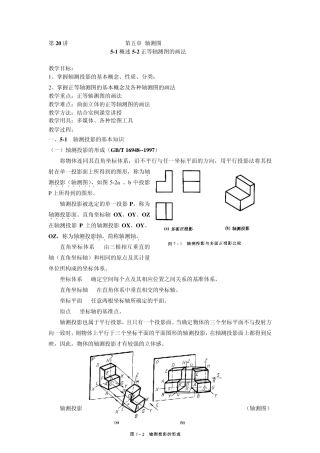

轴测图 正等轴测图的画法 一、1 轴测投影的基本知识 （一）轴测投影的形成（GB/T 16948--1997） 将物体连同其直角坐标体系，沿不平行...

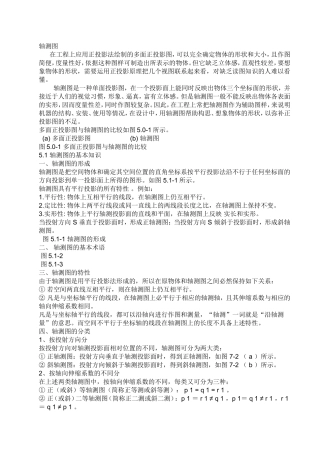

第 5 章 轴 测 图工程上常用的图样是按照正投影法绘制的多面投影图，它能够完整而准确地表达出形体各个方向的形状和大小，而且作图方...
XYZO§3-4轴测图§3-4-1概述一、什么是轴测图优点：直观、可度量性二、轴向变形系数1.轴间角三.、轴测图的分类1.正轴测投影2.斜轴测投影从...
轴测图的基本概念轴测图的分类轴测图的绘制方法轴测图：一个投影中同时反映物体的长度、宽度和高度。直观性、立体感强，可读性高。在一定条...

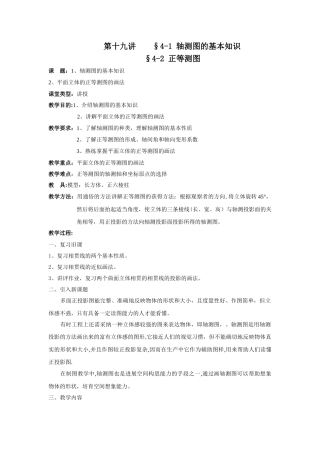

制作人：车全阔合作开发作业区将物体连同确定其空间位置的直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所...
§4-2§4-2正等轴测图及其画法正等轴测图及其画法教学设计教学设计＜平面体部分＞＜平面体部分＞一、教材分析：用正投影法绘制的三视图，...

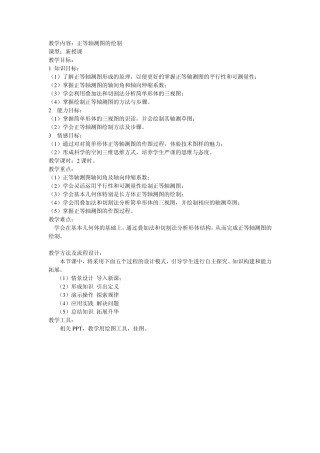

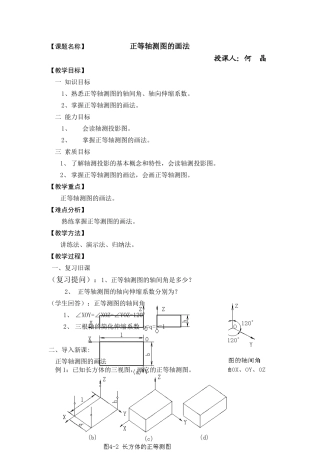

【课题名称】正等轴测图的画法授课人：何晶【教学目标】一知识目标1、熟悉正等轴测图的轴间角、轴向伸缩系数。2、掌握正等轴测图的画法。二...

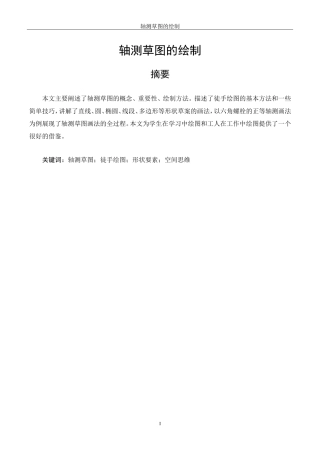

I轴测草图的绘制轴测草图的绘制摘要本文主要阐述了轴测草图的概念、重要性、绘制方法。描述了徒手绘图的基本方法和一些简单技巧，讲解了直...
轴测图在工程上应用正投影法绘制的多面正投影图，可以完全确定物体的形状和大小，且作图简便，度量性好，依据这种图样可制造出所表示的物体...
正等轴测图轴测图是用平行投影原理绘制的一种单面投影图，轴测图能同时反映形体长、宽、高三个方向的形状，具有立体感强，形象直观的优点，...

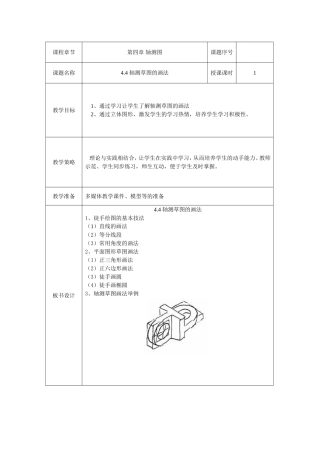

课程章节第四章轴测图课题序号课题名称4.4轴测草图的画法授课课时1教学目标1、通过学习让学生了解轴测草图的画法2、通过立体图形，激发学生...
第6章轴测图6.1轴测投影的基本知识下一节6.1.1轴测投影图的形成6.1.2轴间角和轴向伸缩系数6.1.3轴测投影的分类6.1.4轴测投影的特性6.1.2轴...

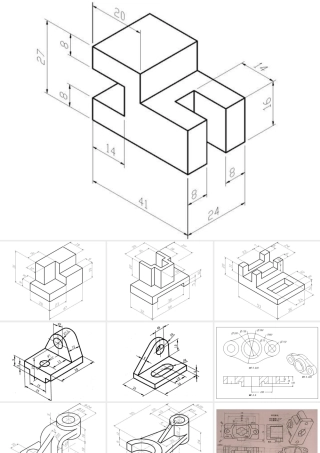

下载第19章等轴测图形学习目的在完成本章学习后，读者将掌握以下内容：•理解等轴测图形、等轴测轴和等轴测平面。•设置等轴测栅格和捕捉。...
§3—2正等轴测图（正等测）教案＜平面体部分＞2007年全国职业培训优秀教研成果评选活动参评教案参评组别：B105专业分类：机加工课程名称：...
第三章轴测图目的要求：1、掌握轴测图坐标系的构成；2、掌握轴测图的画法及注意点；3、掌握徒手画图的方法及注意点；重点：1、掌握轴测图坐...
化学工业出版社6.1.1轴侧图的基本知识6.1.2正等轴侧图6.1.3斜二轴侧图6.1.4轴侧图中剖切画法返回返回第6章轴测图和透视图化学工业出版社6.1...
12.2正等轴测图的画法12.1轴测投影的基本知识小结12.3AutoCAD绘制正等轴侧图12.4斜二等轴测图1、轴测图的概念SZ1X1O1Y1A1XYZOAＰ...
课程名称制作者：主讲：课程名称授课班级：Page2制作者：项目四汽车零件轴测图学习目标(1)能熟练运用坐标法、切割法、叠加法绘制给定三视...
3.2正等轴测图3.3斜二等轴测图3.4轴测剖视图3.1轴测图的基本知识第3章轴测投影图第3章轴测投影图3.1轴测图的基本知识3.1轴...
7.2正等轴测图7.3斜二轴测图7.4轴测剖视图7.1轴测图的基本知识第7章轴测投影图第7章轴测投影图多面正投影图与轴测图的比较用多...
